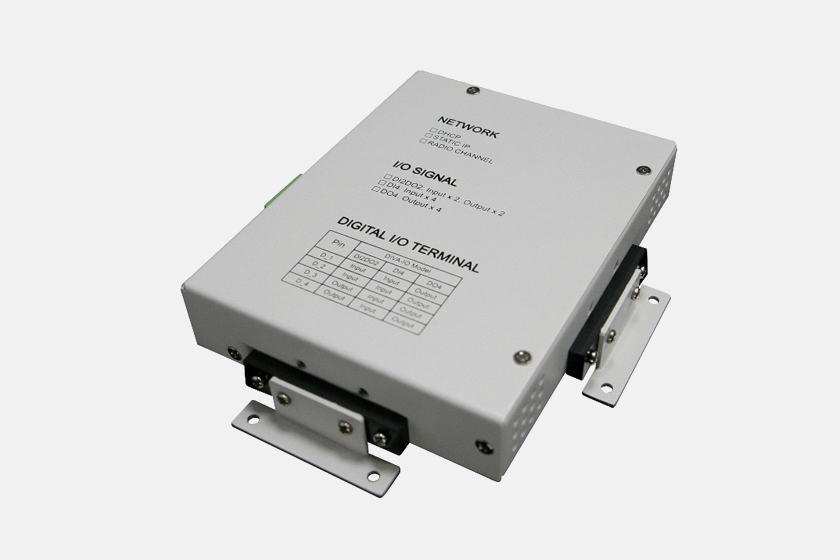

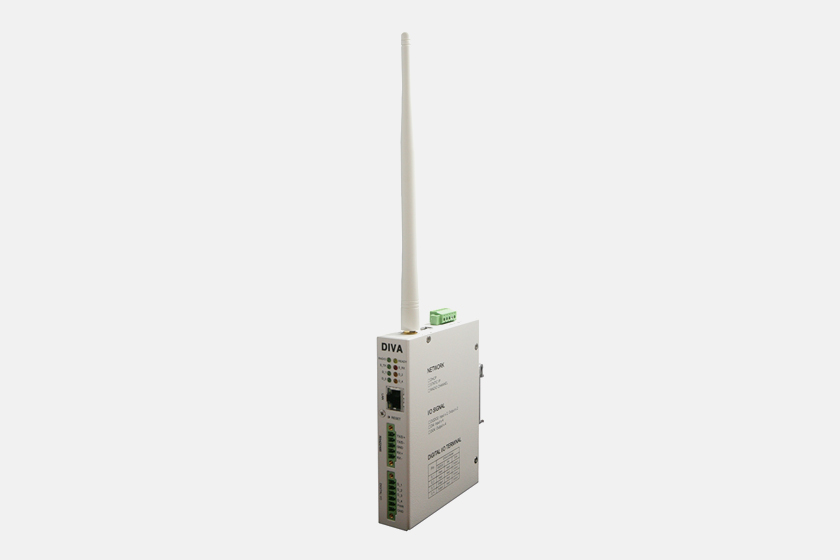

모델명 : DIVA-LIO-DIO

4채널 / 16채널 디지털 접점 출력 무선 모뎀

certification

바로구매

견적문의

Overview Specifications Resources Models

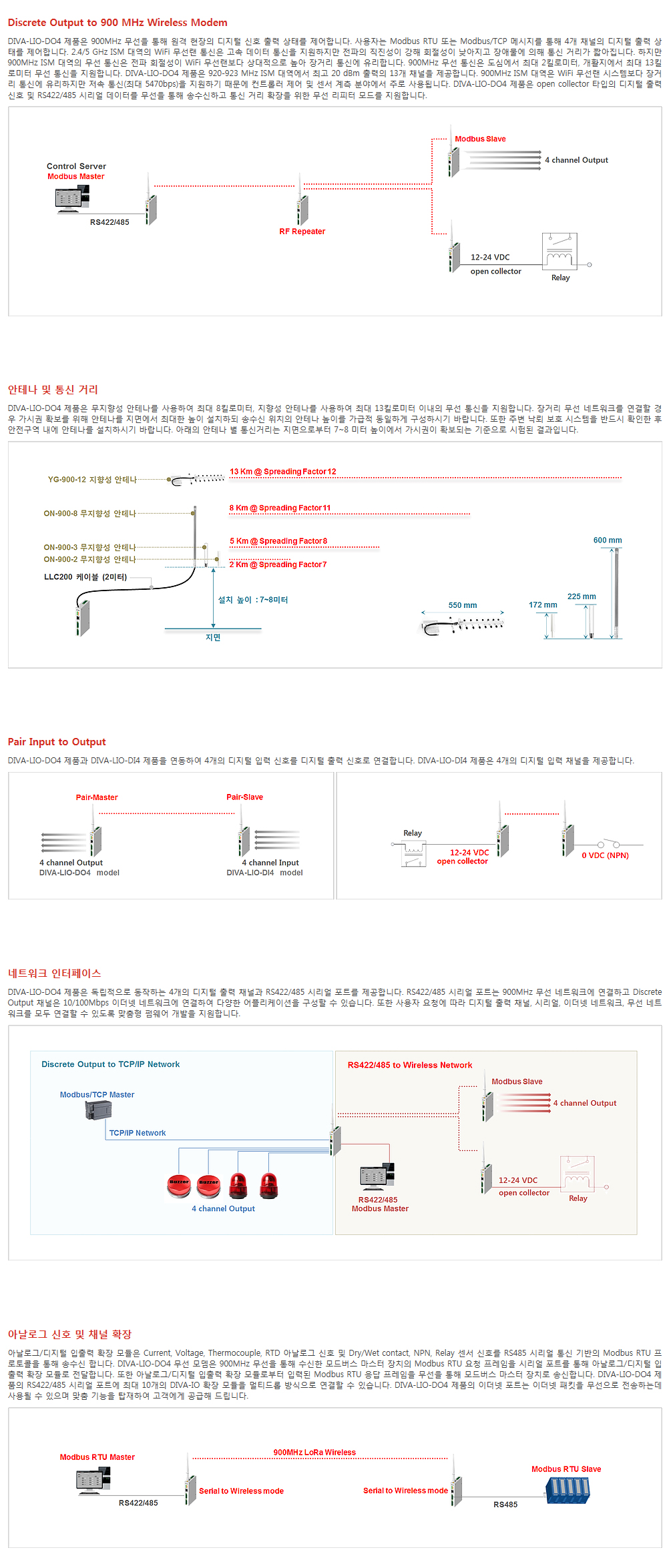

Introduction

● 900MHz 무선을 통해 원격 현장의 디지털 신호 출력 상태를 제어합니다. 사용자는 Modbus RTU 또는 Modbus/TCP 메시지를 통해 4개 채널의 디지털 출력 상태를 제어합니다.

● 무지향성 안테나를 사용하여 최대 8킬로미터, 지향성 안테나를 사용하여 최대 13킬로미터 이내의 무선 통신을 지원합니다.

주요특징

● 920-923 MHz Radio Frequency (ISM 대역)
● SMA Female 안테나 커넥터 1개
● Open collector (NPN) Discrete Output 4채널, 6핀 터미널블록 커넥터
● RS422/485 포트 1개, 5핀 터미널블록 커넥터
● 10/100 Mbps 이더넷 포트 1개
● 로직 / 필드 회로 사이에 2500 Vrms 절연
● 로직 동작 전원 : 9~50V DC 입력, 5핀 터미널블록 커넥터
● 35mm 딘레일 또는 Panel/Wall 장착 구조
● 유무선 네트워크 연결, 디지털 출력, 시리얼 통신 상태 표시를 위한 LED 10개

하드 웨어

무선 인터페이스	Frequency: 424.7000 ~ 424.9500, 447.2625 ~ 447.9875 MHz RF Power: -20 ~ +15 dBm (기본 10 dBm) Modulation: 2.0 KHz FSK Sensitivity: -110 ~ -120 dBm (BER < 1%) RF data rate: 1.2 Kbaud SMA Female 커넥터
디지털 입출력 인터페이스	6핀 터미널블록 커넥터(공통 그라운드 단자 사용) 로직과 필드 절연: 2500 Vrms (양방향 포토 커플러) 입력 타입: NPN 또는 PNP 입력 전압 및 전류(채널당): 24 VDC, 15mA@24VDC 출력 타입: Open Collector 출력 전압 및 전류(채널당): 최대 30 VDC, 90 mA
시리얼 인터페이스	RS422/485(소프트웨어 선택) 5핀 터미널블록 커넥터 RS422 / RS485(4선식) 신호선: Tx+, Tx-, Rx+, Rx-, GND RS485(2선식) 신호선: Data+, Data-, GND Baudrate: 50 ~ 921.6 kbps Data bits: 7, 8 Stop bits: 1, 2 Parity: None, Even, Odd Flow control: None, Xon/Xoff
네트워크 인터페이스	10/100 Mbps RJ45 1포트 Auto MDI/MDIX crossover
USB	2.0 Host (사용자 요청에 따라 장치 연결 가능)
케이스	IP30 강철
LED	System Ready, Serial TX/RX, Ethernet Link/Act, Digital I/O 1/2/3/4, Radio TX/RX
동작 환경	온도: -40 ~ 85℃ 습도: 5 ~ 95% (비응축)
크기 및 무게	25 x 100 x 130 mm, 0.35 kg 미만
장착 방식	35mm 딘레일, 벽면
입력 전원	로직 전원(5핀 터미널블록 커넥터, 무극성 단자, Daisy Chain): 9~50VDC/150mA 입력 필드 전원(6핀 터미널블록 커넥터): 12~24 VDC, 15mA@24VDC
인증	KC

RESOURCES

NAME	TYPE	RELEASE DATE	DOWNLOAD
4채널 메뉴얼	PDF	2019.04.31	Download
16채널 메뉴얼	PDF	2019.04.31	Download
인증서	PDF	2019.04.31	Download
4채널 데이터시트	Word	2019.04.31	Download
16채널 데이터시트	Word	2019.04.31	Download
도면	DWG	2019.04.31	Download
