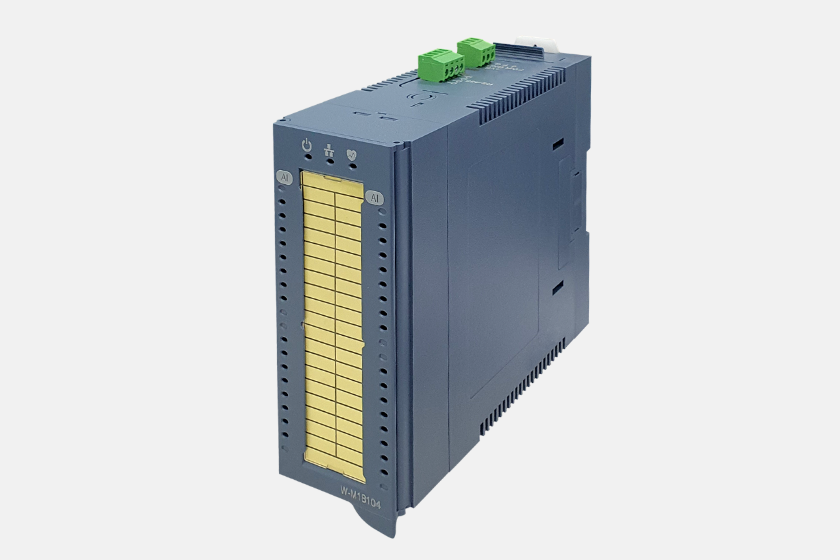

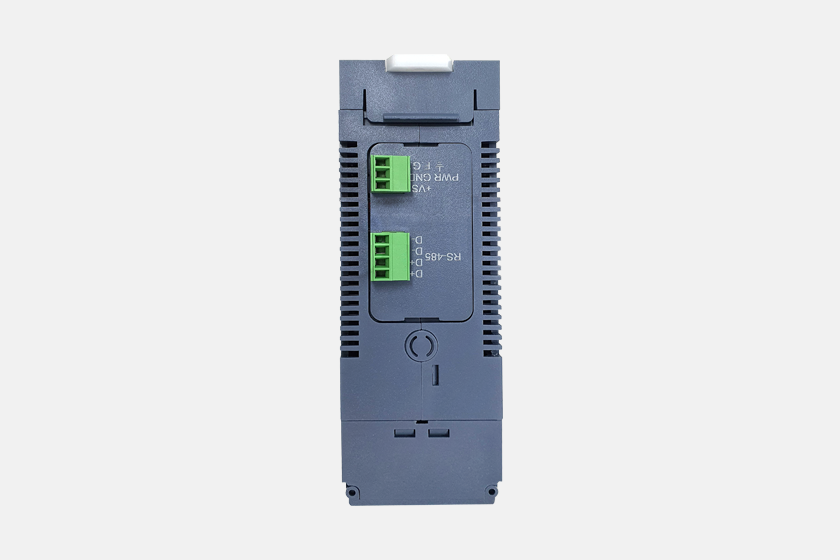

모델명 : DIVA-IO Module
RS485 시리얼 통신 기반
아날로그 / 디지털 입출력 모듈
certification

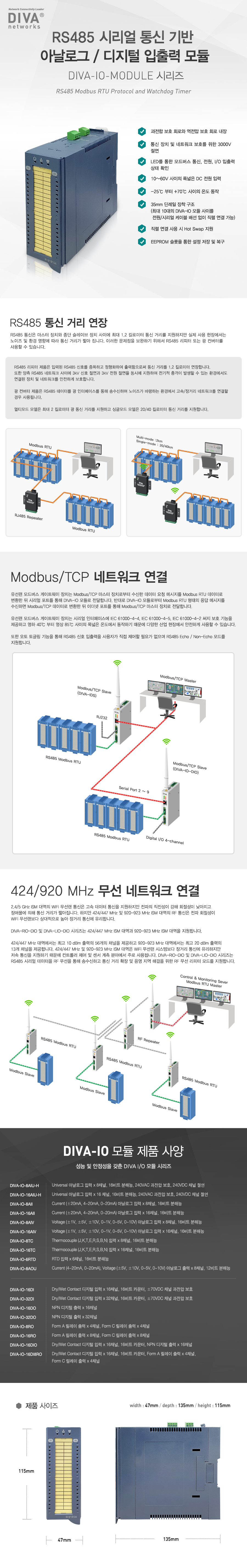

Introduction
● RS485 통신은 마스터 장치와 종단 슬레이브 장치 사이에 최대 1.2 킬로미터
통신 거리를지원하지만 실제 사용 현장에서는 노이즈 및 환경 영향에 따라 통신 거리가 짧아 집니다.
이러한 문제점을 보완하기 위해서 RS485 리피터 또는 광 컨버터를 사용할 수 있습니다.
● 유선랜 모드버스 게이트웨이 장치는 Modbus/TCP 마스터 장치로부터 수신한 데이터 요청 메시지를 Modbus RTU 데이터로
변환한 뒤 시리얼 포트를 통해 DIVA-IO 모듈로 전달합니다.
주요특징
● 과전합 보호 회로와 역전압 보호 회로 내장
● 통신 장치 및 네트워크 보호를 위한 3000V 절연

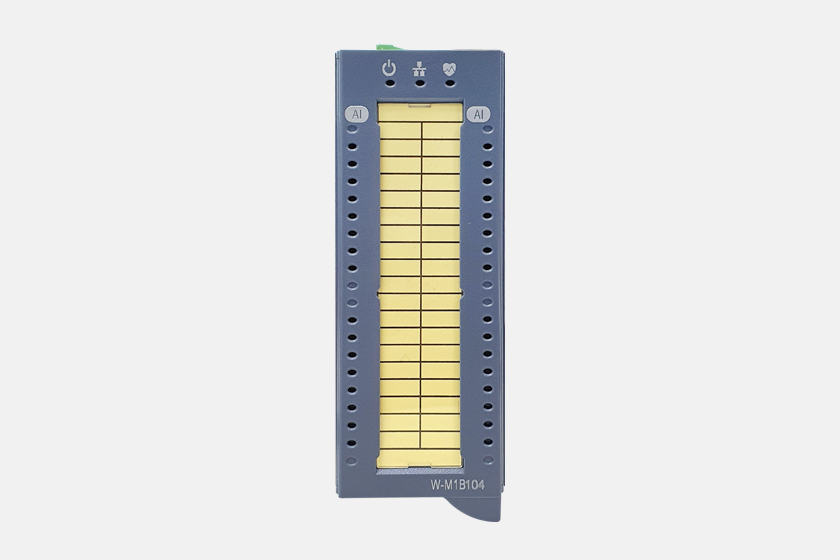

● LED를 통한 모드버스 통신, 전원, I/O 입출력 상태 확인
● 10~60V 사이의 폭넓은 DC 전원 입력
● -25℃ 부터 +70℃ 사이의 온도 동작

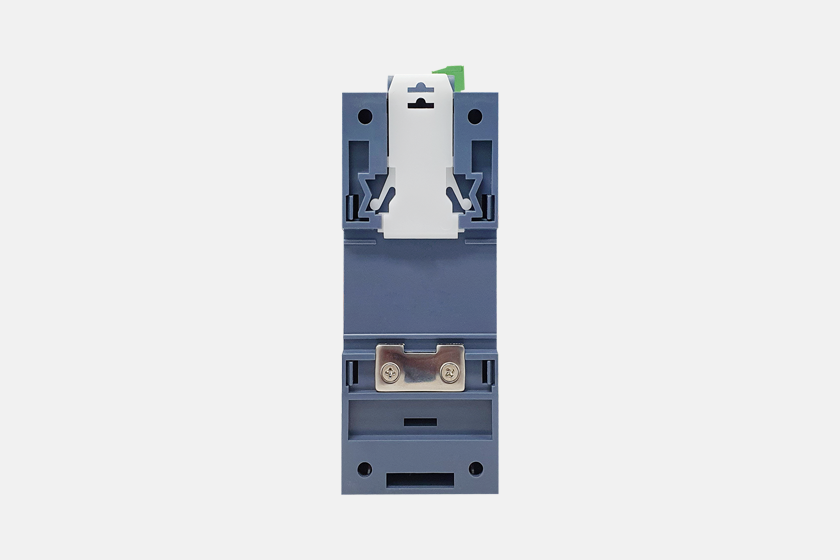

● 직렬 연결 사용 시 Hot Swap 지원
● EEPROM 슬롯을 통한 설정 저장 및 복구
하드 웨어
DIVA-IO-8AIU-H
| Universal 아날로그 입력 x 8채널, 16비트 분해능, 240VAC 과전압 보호, 240VDC 채널 절연
| DIVA-IO-16AIU-H
| Universal 아날로그 입력 x 16 채널, 16비트 분해능, 240VAC 과전압 보호, 240VDC 채널 절연
| DIVA-IO-8AII
| Current (±20mA, 4~20mA, 0~20mA) 아날로그 입력 x 8채널, 16비트 분해능
| DIVA-IO-16AII
| Current (±20mA, 4~20mA, 0~20mA) 아날로그 입력 x 16채널, 16비트 분해능
| DIVA-IO-8AIV
| Voltage (±1V, ±5V, ±10V, 0~1V, 0~5V, 0~10V) 아날로그 입력 x 8채널, 16비트 분해능
| DIVA-IO-16AIV
| Voltage (±1V, ±5V, ±10V, 0~1V, 0~5V, 0~10V) 아날로그 입력 x 16채널, 16비트 분해능
| DIVA-IO-8TC
| Thermocouple (J,K,T,E,R,S,B,N) 입력 x 8채널, 16비트 분해능
| DIVA-IO-16TC
| Thermocouple (J,K,T,E,R,S,B,N) 입력 x 16채널, 16비트 분해능
| DIVA-IO-6RTD
| RTD 입력 x 6채널, 16비트 분해능
| DIVA-IO-8AOU
| Current (4~20mA, 0~20mA), Voltage (±5V, ±10V, 0~5V, 0~10V) 아날로그 출력 x 8채널, 12비트 분해능
|
|
| DIVA-IO-16DI
| Dry/Wet Contact 디지털 입력 x 16채널, 16비트 카운터, ±70VDC 채널 과전압 보호
| DIVA-IO-32DI
| Dry/Wet Contact 디지털 입력 x 32채널, 16비트 카운터, ±70VDC 채널 과전압 보호
| DIVA-IO-16DO
| NPN 디지털 출력 x 16채널
| DIVA-IO-32DO
| NPN 디지털 출력 x 32채널
| DIVA-IO-8RO
| Form A 릴레이 출력 x 4채널, Form C 릴레이 출력 x 4채널
| DIVA-IO-16RO
| Form A 릴레이 출력 x 8채널, Form C 릴레이 출력 x 8채널
| DIVA-IO-16DIO
| Dry/Wet Contact 디지털 입력 x 16채널, 16비트 카운터, NPN 디지털 출력 x 16채널
| DIVA-IO-16DI8RO
| Dry/Wet Contact 디지털 입력 x 16채널, 16비트 카운터, Form A 릴레이 출력 x 4채널,
Form C 릴레이 출력 x 4채널
|
|
