DIVA 제어계측 전송장비는 센서 및 계측데이터를 수집하여, 유무선을 통해 전송하는 장비입니다.
DIO/시리얼/모드버스/이더넷/를 지원하며 RF/WiFi/LoRa의 무선기능을 사용하여 데이터의 수집 및 전송도 가능합니다.

모델명 : DIVA-120AC-C

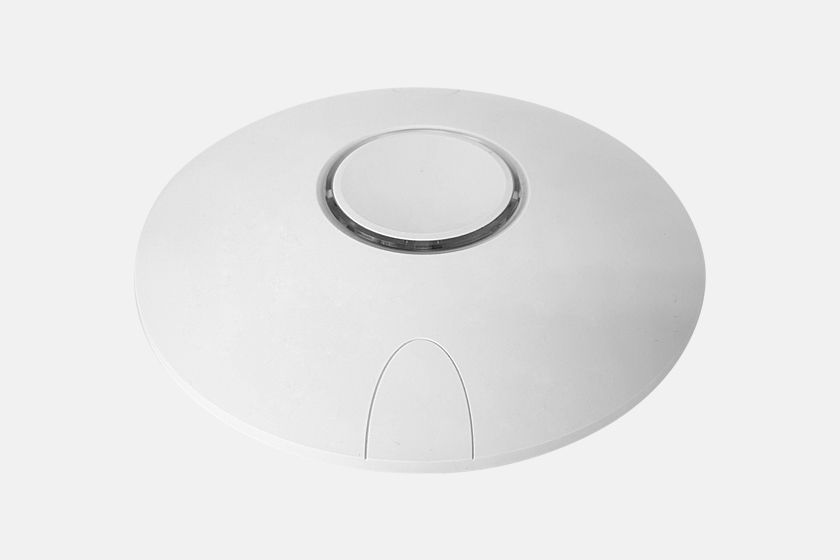

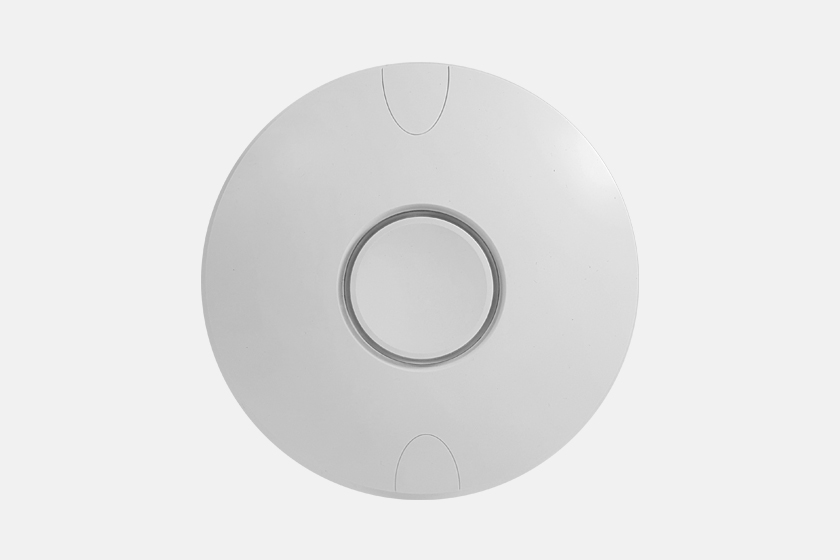

천장 장착형 WiFi Access Point

certification

바로구매
견적문의

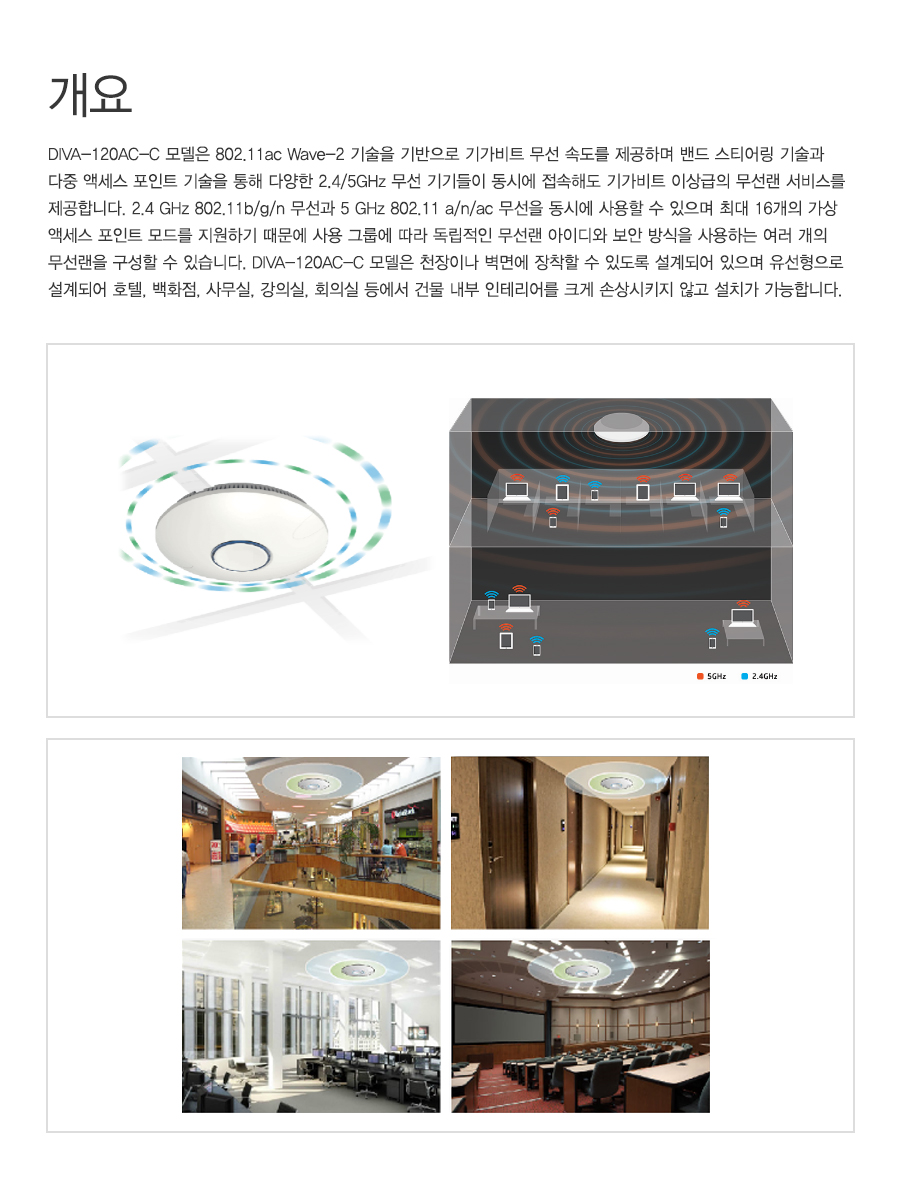

Introduction

●  WiFi Access Point / Client / Repeater

주요특징

●  2.4/5GHz 무선랜 동시 사용
●  802.11a/b/g/n/ac Dual WiFi
●  Wave2 MU-MINO (2x2)

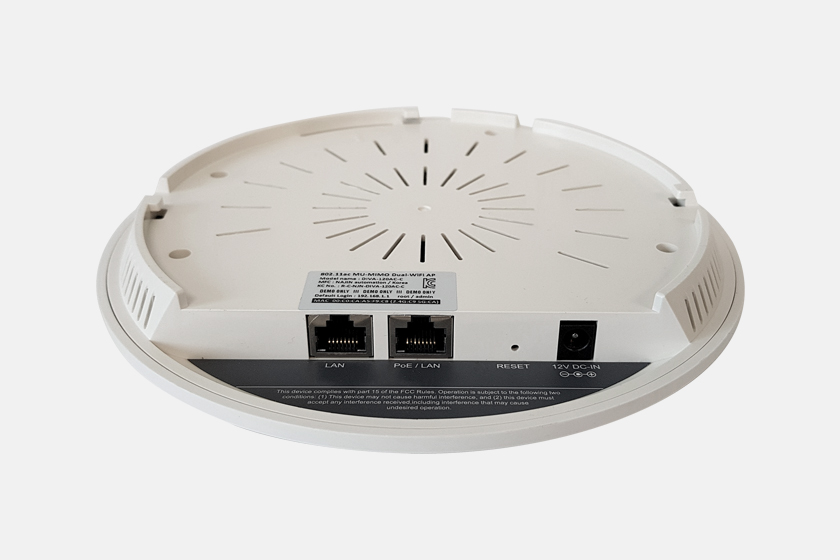

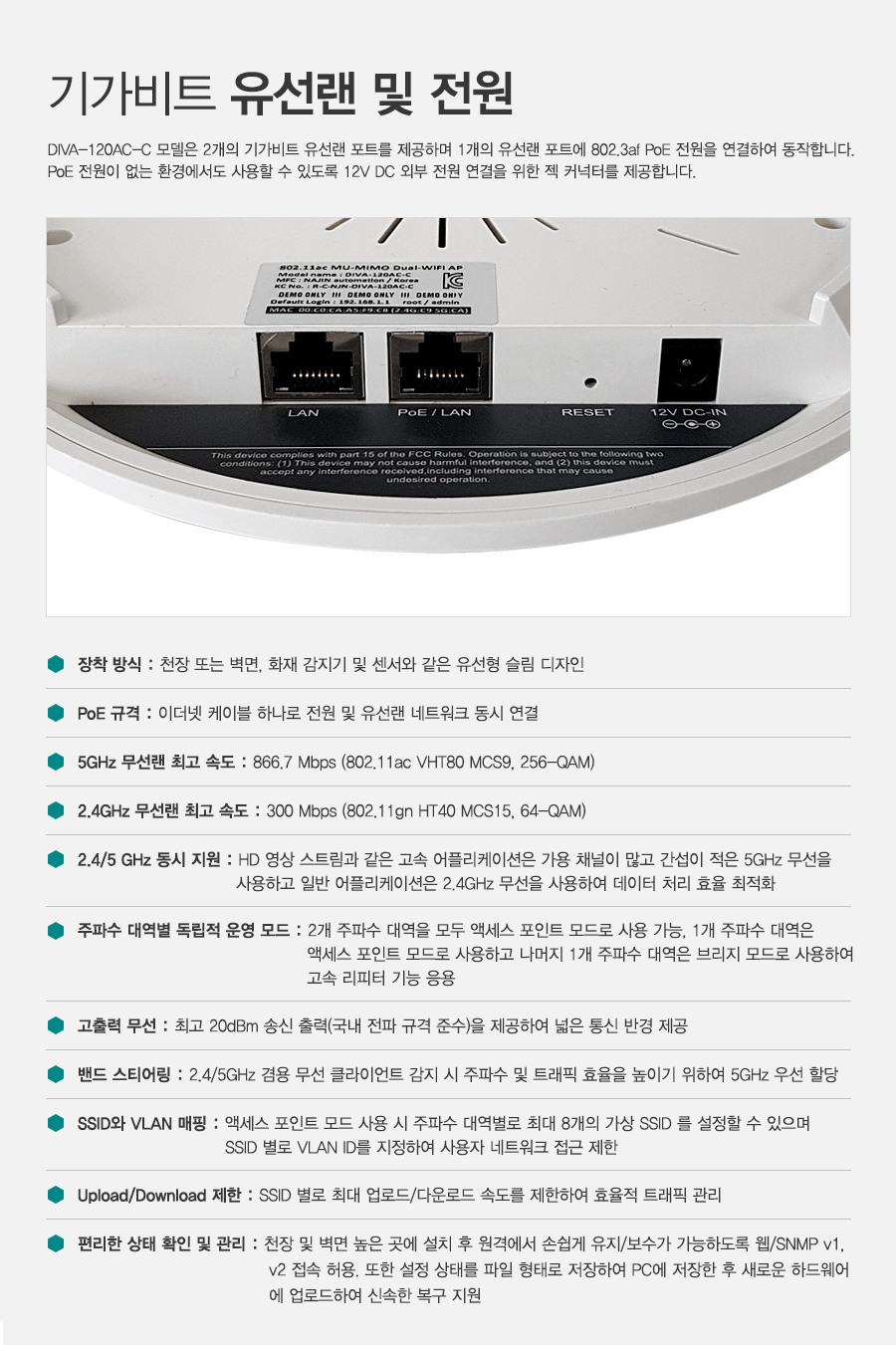

●  기가비트 이더넷 (2포트)
●  802.3af PoE PD
●  12VDC 전원 입력

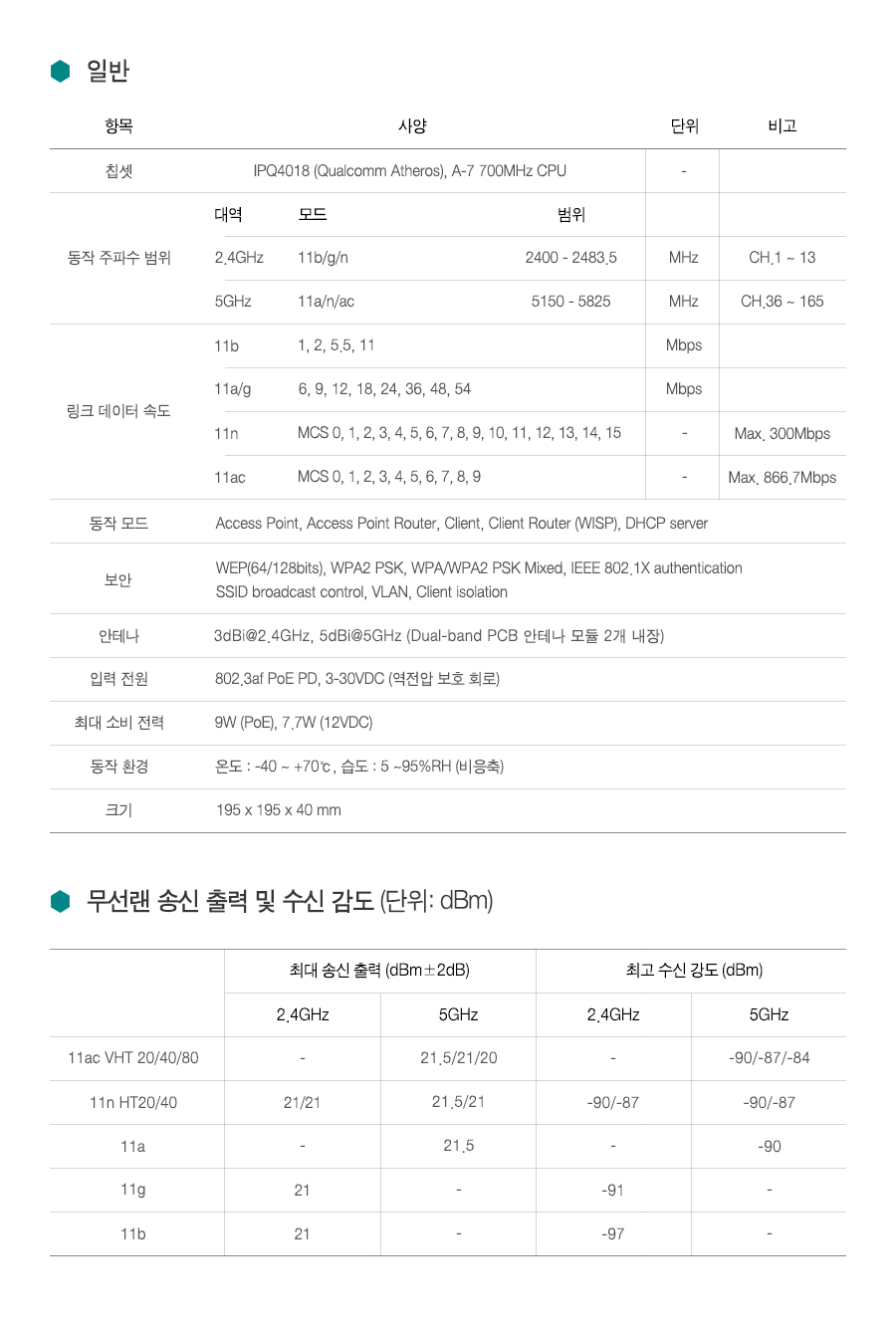

일반


 항목  사양  단위  비고
 칩셋  IPQ4018 (Qualcomm Atheros), A-7 700MHz CPU  -
 동작 주파수 범위  대역  모드 범위
 2.4GHz  11b/g/n  2400 - 2483.5  MHz  CH.1 ~ 13
 5GHz  11a/n/ac  5150 - 5825  MHz  CH.36 - 165
 링크 데이터 속도  11b  1, 2, 5.5, 11  Mbps
 11a/g  6, 9, 12, 18, 24, 36, 48, 54  Mbps
 11n  MCS 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15  -  Max. 300Mbps
 11ac  MCS 0, 1, 2, 3, 4, 5, 6, 7, 8, 9  -  Max. 866.7Mbps
 변조 타입  11b  DSSS (BPSK, OPSK, CCK)
 11a/g/n  OFDM (BPSK, QPSK, 16QAM, 64QAM)
 11ac  OFDM (BPSK, QPSK, 16QAM, 64QAM, 256QAM)
 동작 모드  Access Point, Access Point Router, Client, Client Router (WISP), DHCP server
 보안  WEP(64/128bits), WPA2 PSK, WPA/WPA2 PSK Mixed, IEEE 802.1X
 authentication SSID broadcast control, VLAN, Client isolation
 안테나  3dBi@2.4GHz, 5dBi@5GHz (Dual-band PCB 안테나 모듈 2개 내장)
 입력 전원  802.3af PoE PD, 12V DC, 젝 커넥터
 최대 소비 전력  9W (PoE), 7.7W (12V DC)
 동작 환경  온도: -40 ~ +70℃, 습도: 5 ~ 95 %RH (비응축)

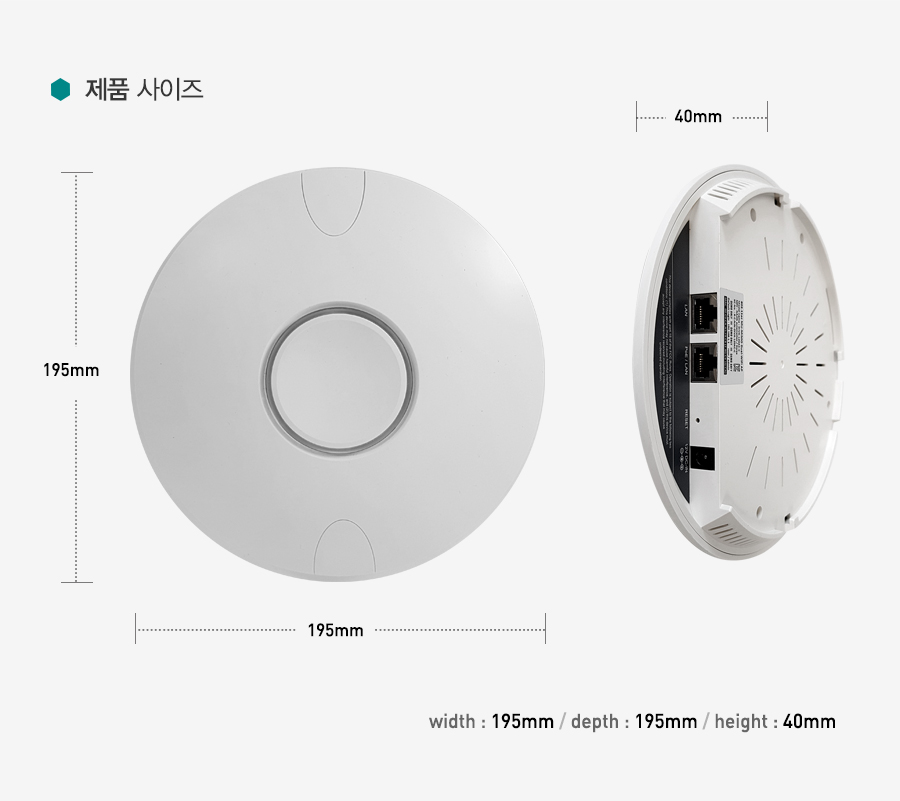

 크기  195 x 195 x 40 mm


무선랜 송신 출력 및 수신 감도


 항목  사양  단위  비고
 칩셋  IPQ4018 (Qualcomm Atheros), A-7 700MHz CPU  -
 동작 주파수 범위  대역  모드 범위
 2.4GHz  11b/g/n  2400 - 2483.5  MHz  CH.1 ~ 13
 5GHz  11a/n/ac  5150 - 5825  MHz  CH.36 - 165
 링크 데이터 속도  11b  1, 2, 5.5, 11  Mbps
 11a/g  6, 9, 12, 18, 24, 36, 48, 54  Mbps
 11n  MCS 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15  -  Max. 300Mbps
 11ac  MCS 0, 1, 2, 3, 4, 5, 6, 7, 8, 9  -  Max. 866.7Mbps
 변조 타입  11b  DSSS (BPSK, OPSK, CCK)
 11a/g/n  OFDM (BPSK, QPSK, 16QAM, 64QAM)
 11ac  OFDM (BPSK, QPSK, 16QAM, 64QAM, 256QAM)
 동작 모드  Access Point, Access Point Router, Client, Client Router (WISP), DHCP server
 보안  WEP(64/128bits), WPA2 PSK, WPA/WPA2 PSK Mixed, IEEE 802.1X
 authentication SSID broadcast control, VLAN, Client isolation
 안테나  3dBi@2.4GHz, 5dBi@5GHz (Dual-band PCB 안테나 모듈 2개 내장)
 입력 전원  802.3af PoE PD, 12V DC, 젝 커넥터
 최대 소비 전력  9W (PoE), 7.7W (12V DC)
 동작 환경  온도: -40 ~ +70℃, 습도: 5 ~ 95 %RH (비응축)
 크기  195 x 195 x 40 mm

RESOURCES


NAME TYPE RELEASE DATEDOWNLOAD
메뉴얼 PDF 2019.04.31 Download
인증서 PDF 2019.04.31 Download
데이터시트 Word 2019.04.31 Download
도면 DWG 2019.04.31 Download
