DIVA 제어계측 전송장비는 센서 및 계측데이터를 수집하여, 유무선을 통해 전송하는 장비입니다.
DIO/시리얼/모드버스/이더넷/를 지원하며 RF/WiFi/LoRa의 무선기능을 사용하여 데이터의 수집 및 전송도 가능합니다.

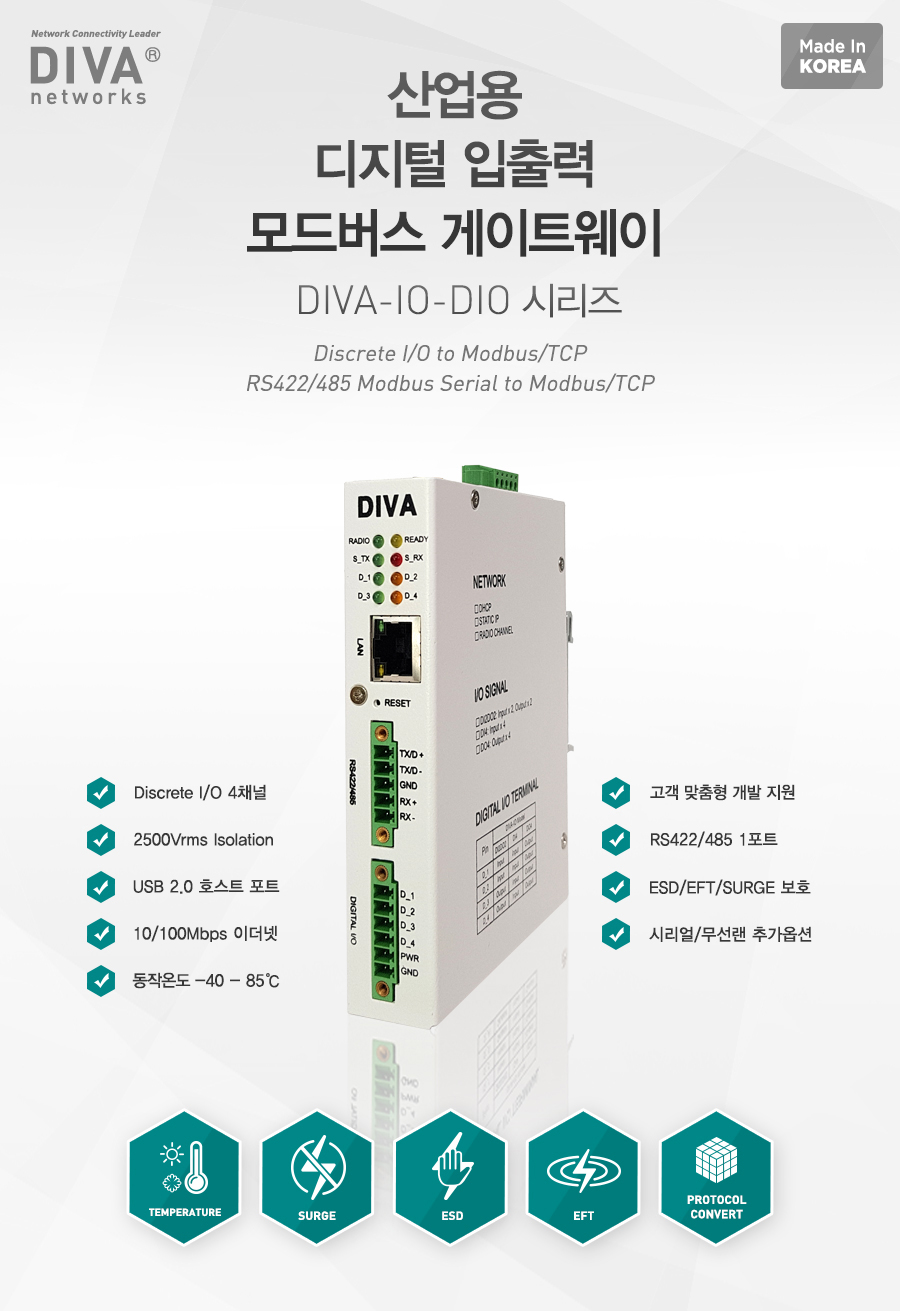

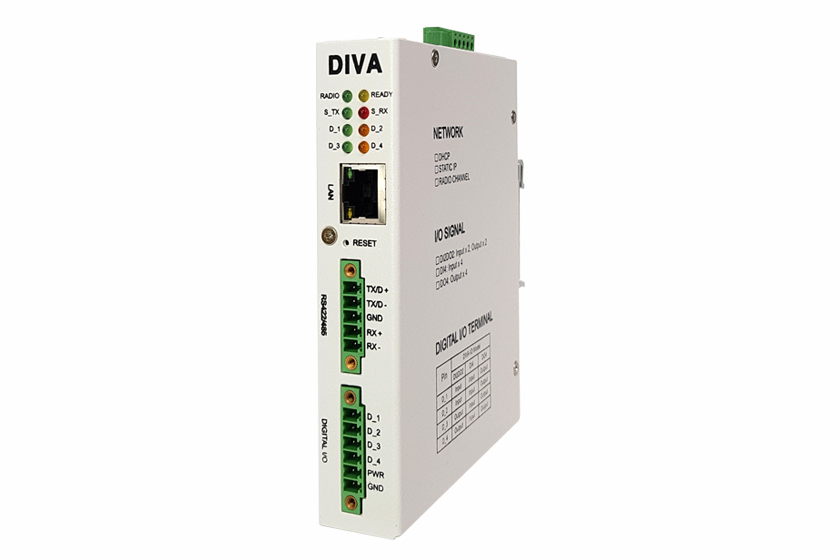

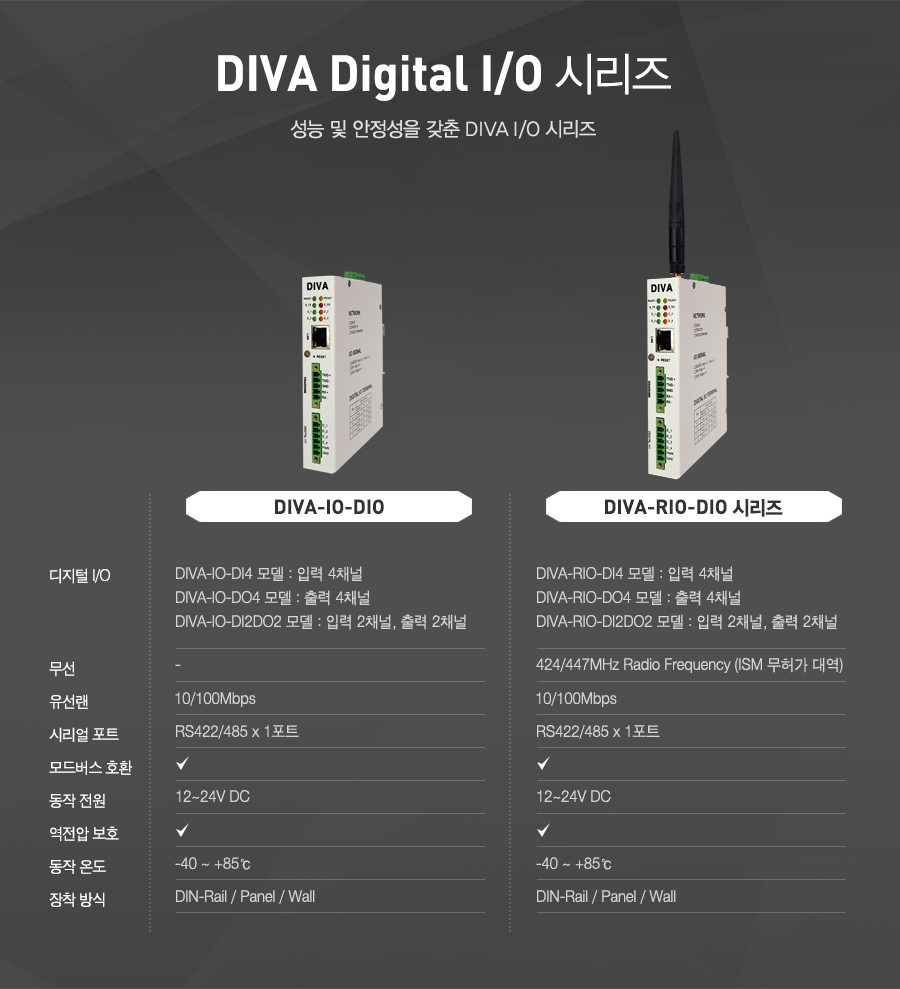

모델명 : DIVA-IO-DIO

산업용 디지털 입출력
모드버스 게이트웨이

certification

바로구매
견적문의

Introduction

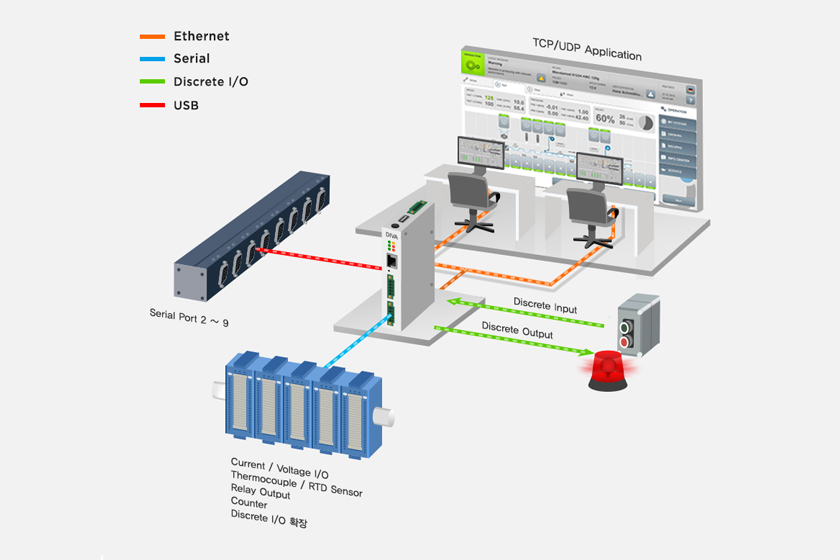

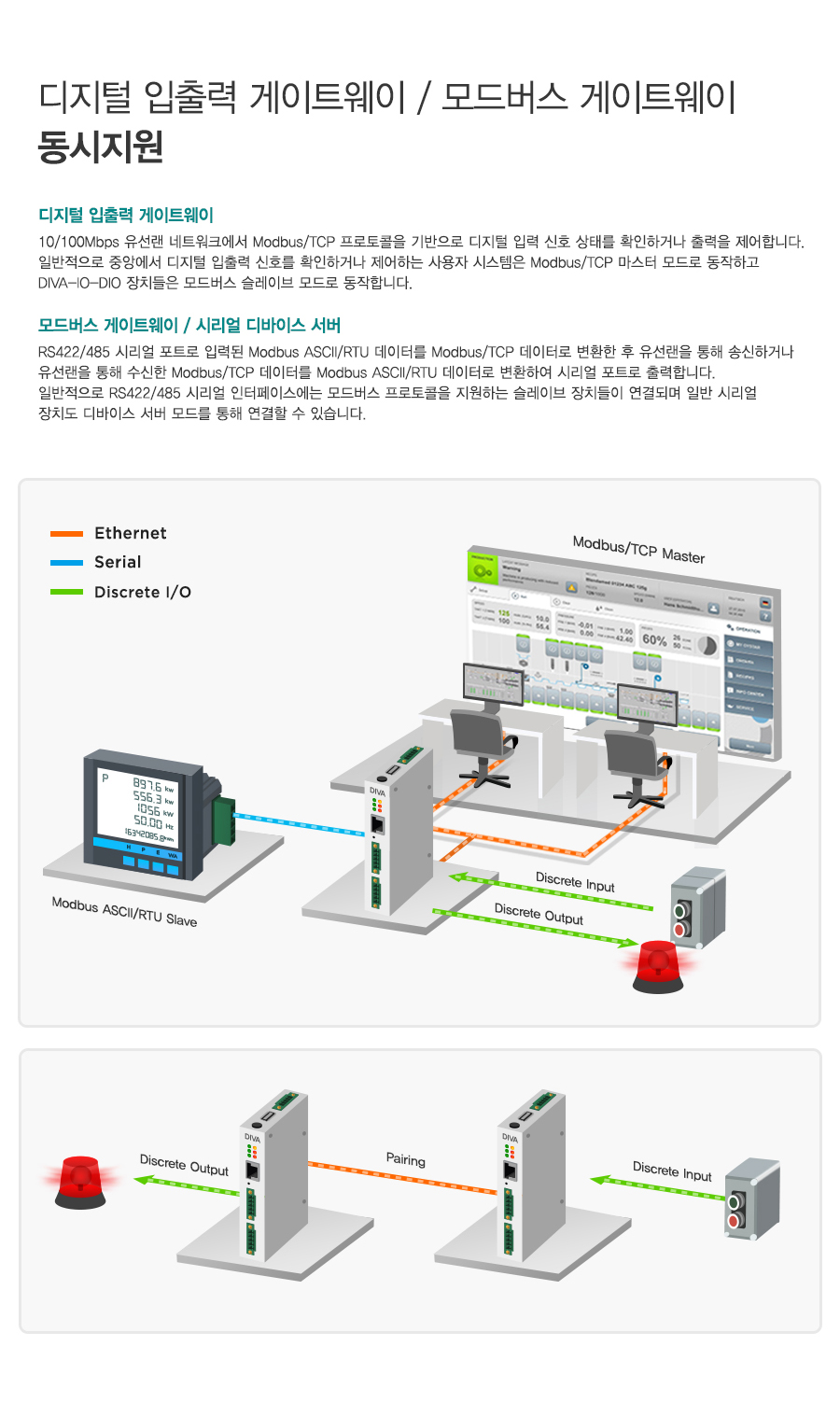

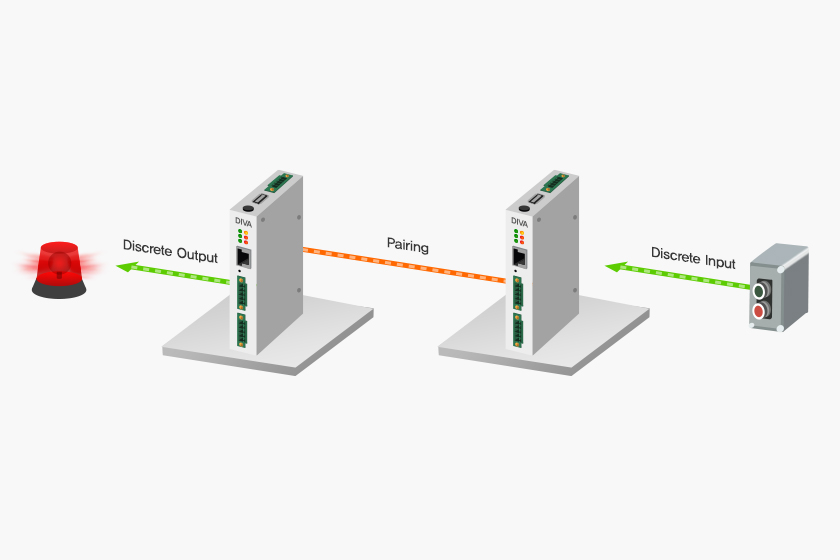

●  디지털 입출력 게이트웨이 / 모드버스 게이트웨이 동시지원

주요특징

●  Discrere I/O 4채널
●  2500Vrms Isolation
●  10/100Mbps 이더넷
●  시리얼 / 무선랜 추가옵션
●  USB 2.0 호스트 포트

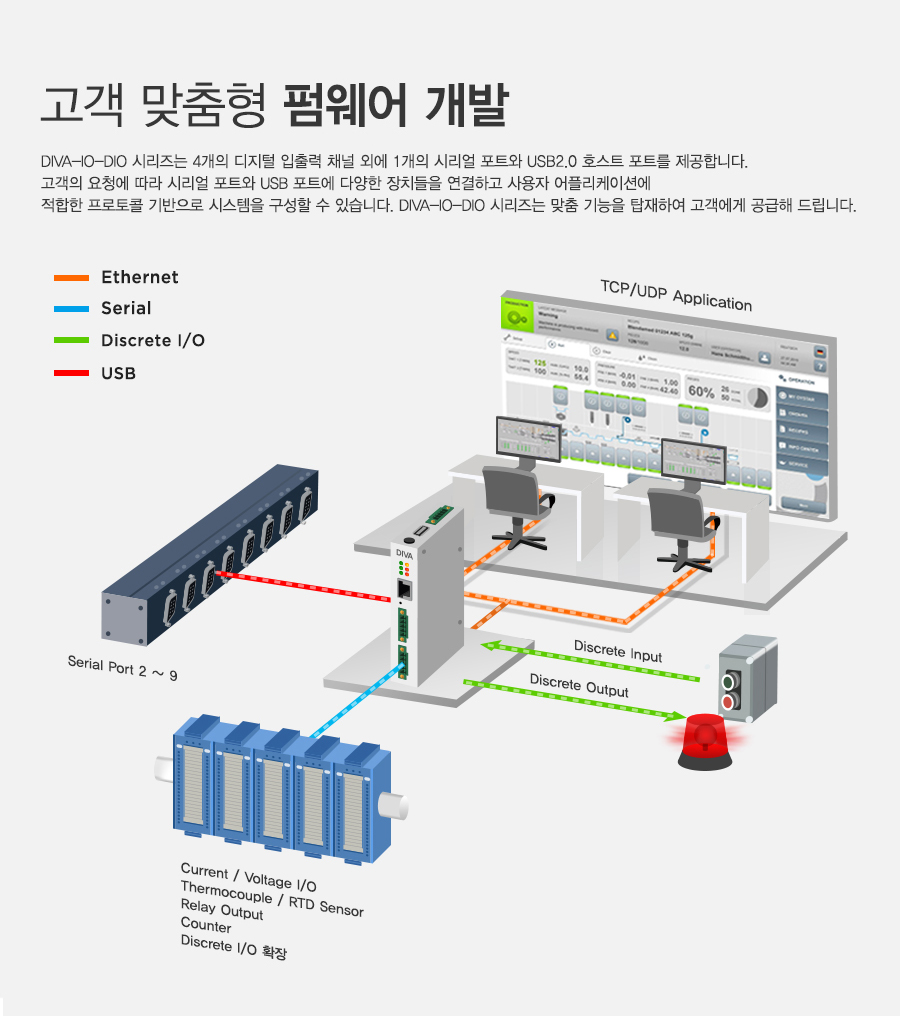

●  고객 맞춤형 개발 지원
●  RS422/485 1포트
●  ESD/EFT/SURGE 보호
●  동작온도 -40 ~ 85℃

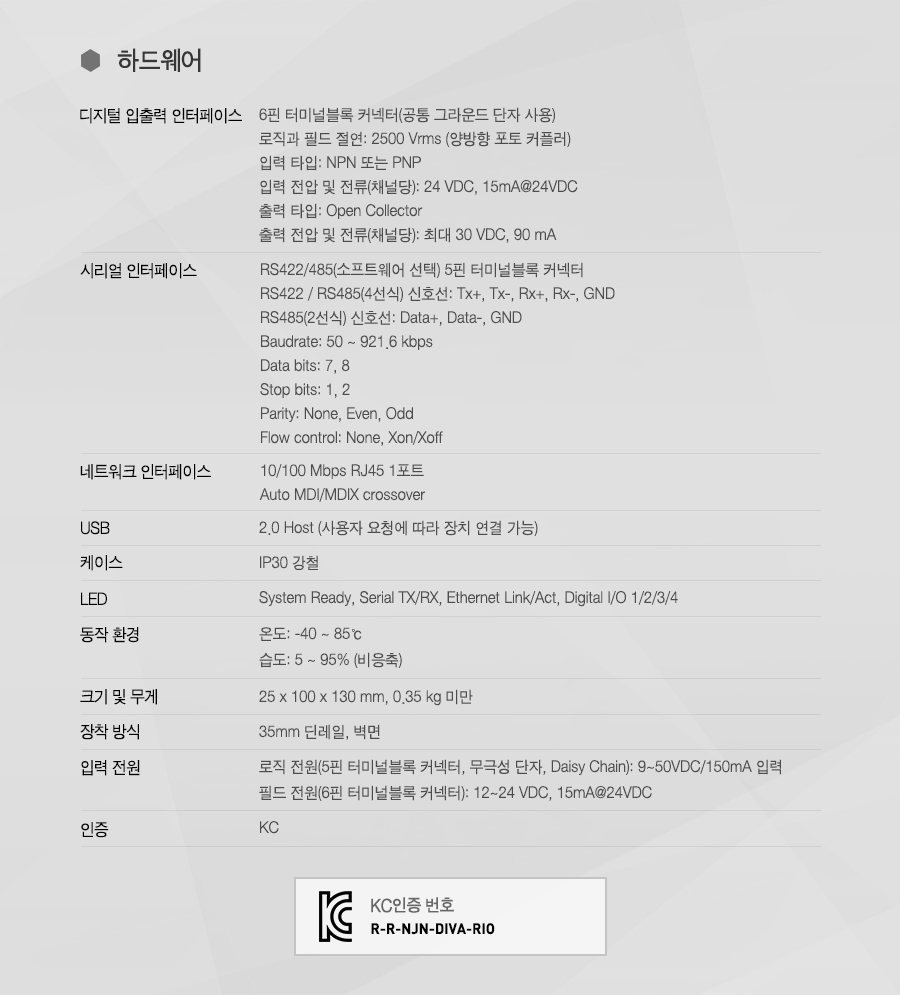

하드 웨어


디지털 입출력 인터페이스 6핀 터미널블록 커넥터(공통 그라운드 단자 사용)
로직과 필드 절연: 2500 Vrms (양방향 포토 커플러)
입력 타입: NPN 또는 PNP
입력 전압 및 전류(채널당): 24 VDC, 15mA@24VDC
출력 타입: Open Collector
출력 전압 및 전류(채널당): 최대 30 VDC, 90 mA
시리얼 인터페이스 RS422/485(소프트웨어 선택) 5핀 터미널블록 커넥터
RS422 / RS485(4선식) 신호선: Tx+, Tx-, Rx+, Rx-, GND
RS485(2선식) 신호선: Data+, Data-, GND
Baudrate: 50 ~ 921.6 kbps
Data bits: 7, 8
Stop bits: 1, 2
Parity: None, Even, Odd
Flow control: None, Xon/Xoff
네트워크 인터페이스 10/100 Mbps RJ45 1포트
Auto MDI/MDIX crossover

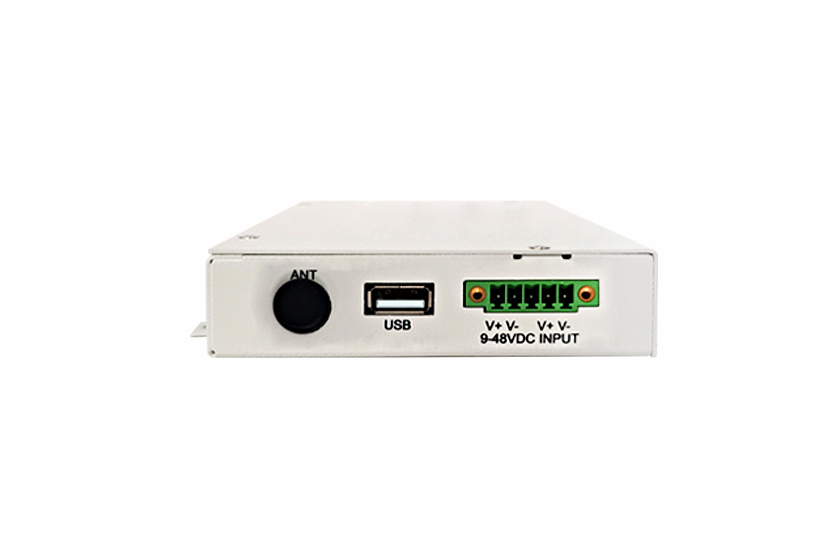

USB 2.0 Host (사용자 요청에 따라 장치 연결 가능)
케이스 IP30 강철
LED System Ready, Serial TX/RX, Ethernet Link/Act, Digital I/O 1/2/3/4
동작 환경 온도: -40 ~ 85℃
습도: 5 ~ 95% (비응축)

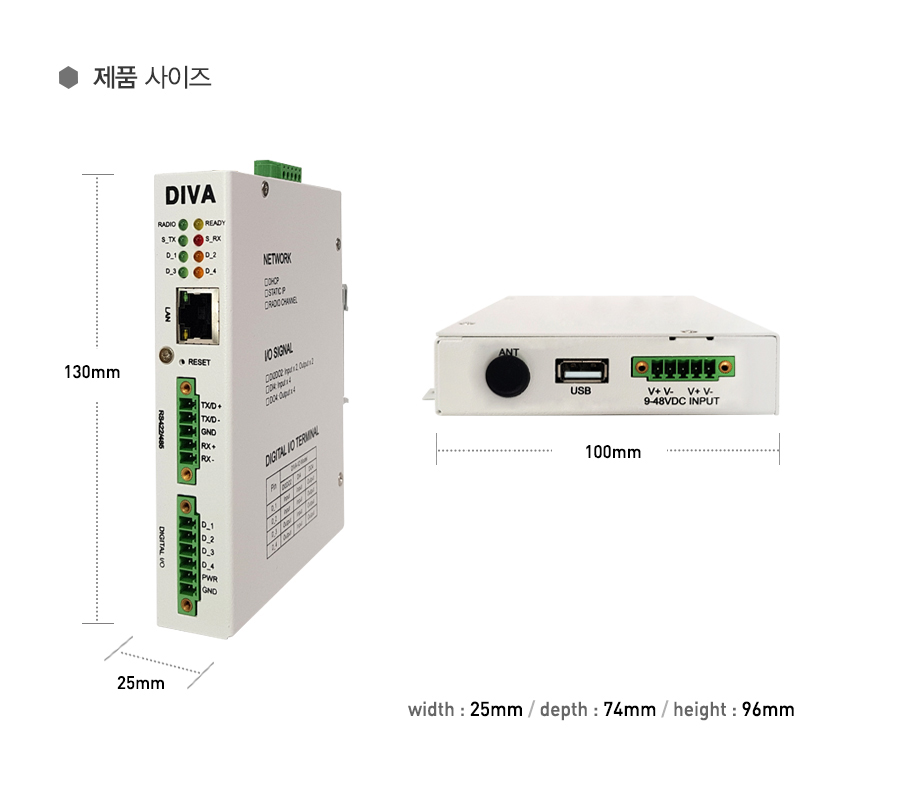

크기 및 무게 25 x 100 x 130 mm, 0.35 kg 미만
장착 방식 35mm 딘레일, 벽면
입력 전원 로직 전원(5핀 터미널블록 커넥터, 무극성 단자, Daisy Chain): 9~50VDC/150mA 입력
필드 전원(6핀 터미널블록 커넥터): 12~24 VDC, 15mA@24VDC

입력 전원

KC

RESOURCES


NAME TYPE RELEASE DATEDOWNLOAD
메뉴얼 PDF 2019.04.31 Download
인증서 PDF 2019.04.31 Download
데이터시트 Word 2019.04.31 Download
도면 DWG 2019.04.31 Download
