모델명 : DIVA-IRM
산업용 시리얼 RF 무선모뎀
고객 맞춤형 무선 모뎀
certification
Introduction

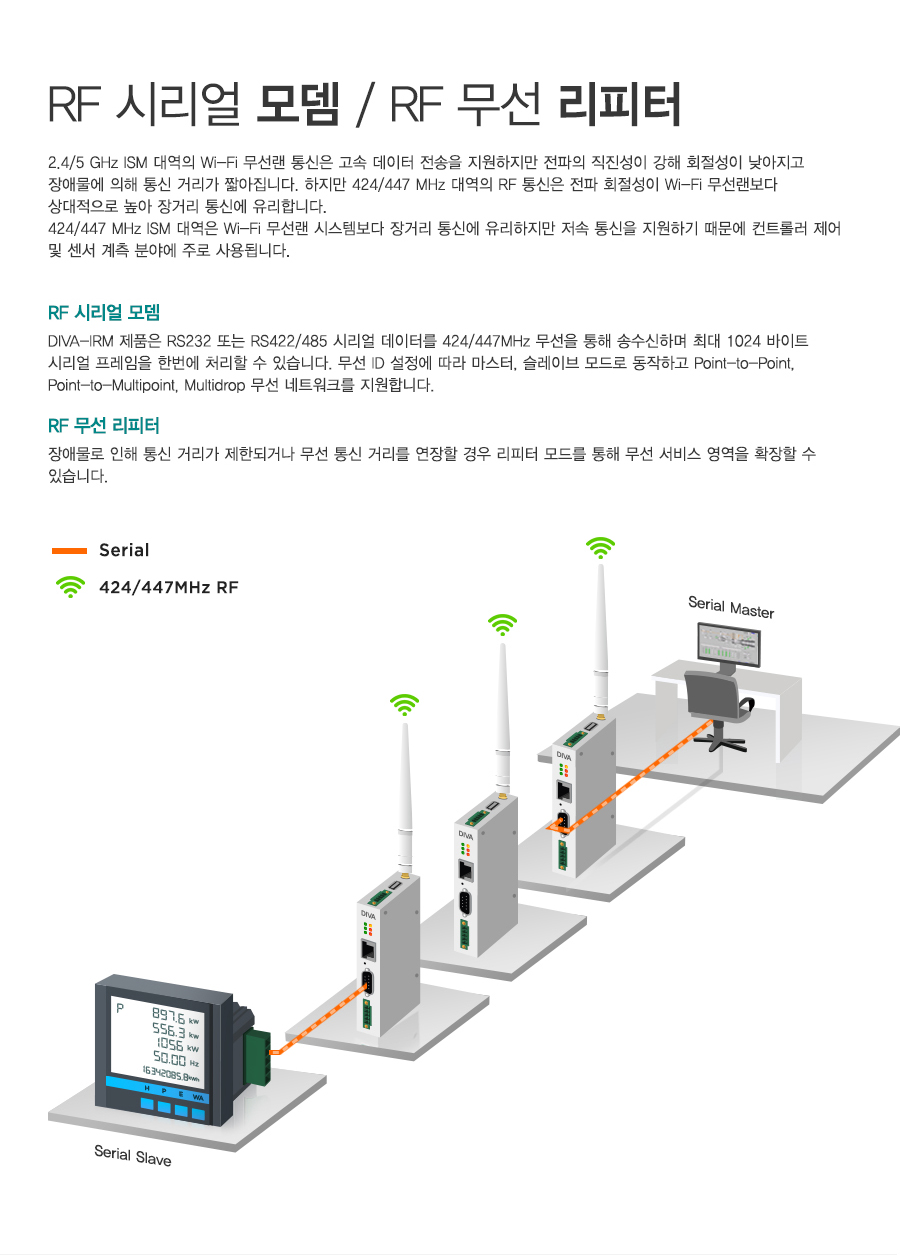

● 디바이스 서버 기능 2.4/5 GHz ISM 대역의 Wi-Fi 무선랜 통신은 고속 데이터 전송을 지원하지만
전파의 직진성이 강해 회절성이 낮아지고 장애물에 의해 통신 거리가 짧아집니다.
하지만 424/447 MHz 대역의 RF 통신은 전파 회절성이 Wi-Fi 무선랜보다 상대적으로 높아 장거리 통신에
유리합니다.
● 424/447 MHz ISM 대역은 Wi-Fi 무선랜 시스템보다 장거리 통신에 유리하지만 저속 통신을 지원하기 때문에
컨트롤러 제어 및 센서 계측 분야에 주로 사용됩니다.
주요특징
● RS232 1포트
● RE422/485 1포트
● 424/447MHz ISM RF
● 400W 써지 보호
● ±30KV ESD 충격 보호
● 동작온도 -40 ~ 85℃
● IEC 61000-4-4 규격

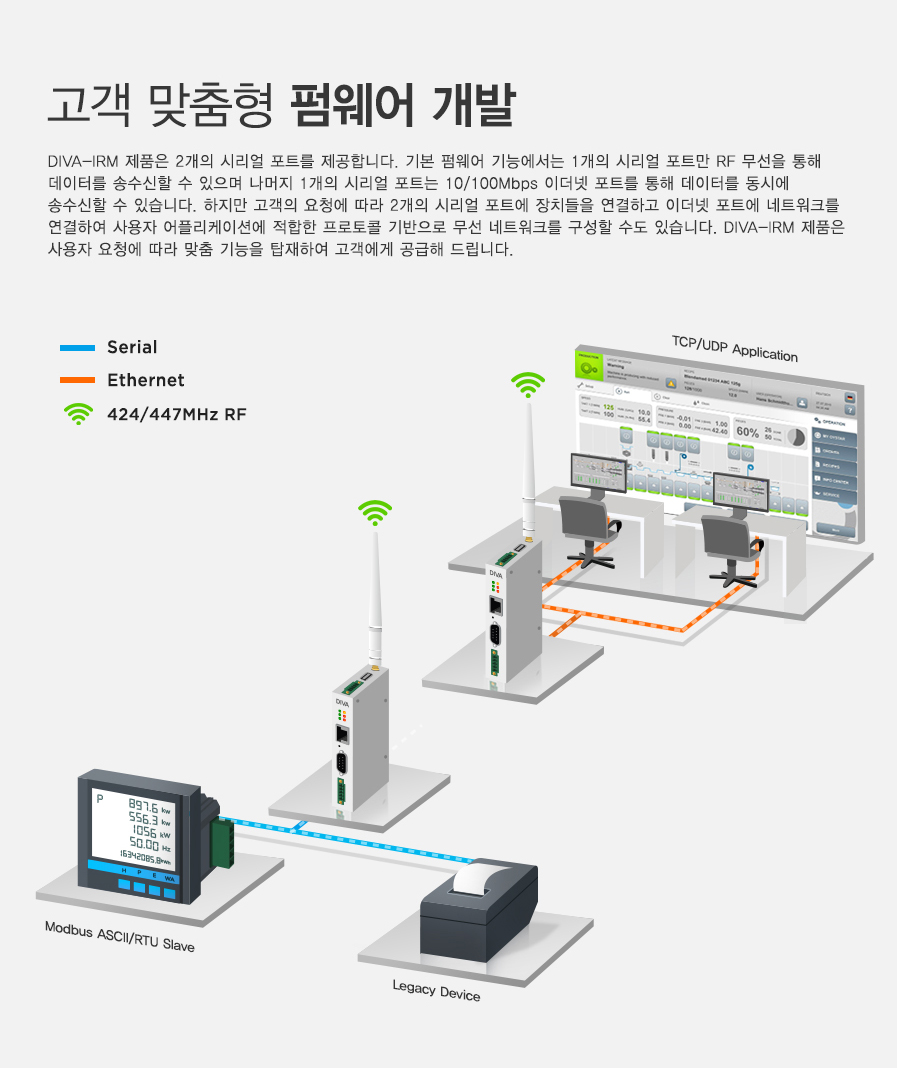

● 고객 맞춤형 개발 지원
하드 웨어
| 네트워크 인터페이스 |
Frequency: 424.7000 ~ 424.9500, 447.2625 ~ 447.9875 MHz
RF Power: -20 ~ +15 dBm (기본 10 dBm)
Modulation: 2.0 KHz FSK
Sensitivity: -110 ~ -120 dBm (BER < 1%)
RF data rate: 1.2 Kbaud
SMA Female 커넥터 |
| 시리얼 인터페이스 |
RS232 DB9 Male 1포트
RS422/485 5핀 터미널블록 1포트 (소프트웨어 선택) |
| 시리얼 신호선 |
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
RS485(4선식): Tx+, Tx-, Rx+, Rx-, GND
RS485(2선식): Data+, Data-, GND |
| 시리얼 통신 파라미터 |
Baudrate: 50 ~ 921.6 kbps
Data bits: 7, 8
Stop bits: 1, 2
Parity: None, Even, Odd
Flow control: None, RTS/CTS, Xon/Xoff |
| 네트워크 인터페이스 | 10/100 Mbps RJ45 1포트
Auto MDI/MDIX crossover
|
| USB |
2.0 Host (사용자 요청에 따라 장치 연결 가능) |
| 케이스 |
IP30 강철 |
| LED |
RS232 TX/RX, RS422/485 TX/RX, Ethernet Link/Act, System Ready, Radio TX/RX |
| 동작 환경 |
온도: -40 ~ 85℃
습도: 5 ~ 95% (비응축) |

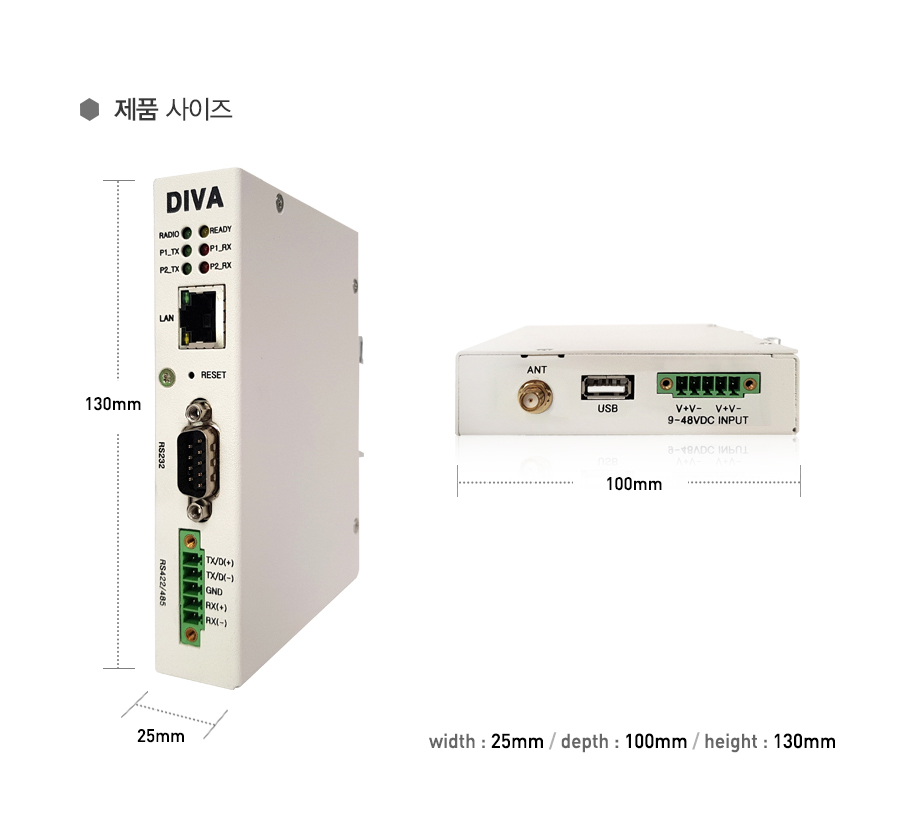

| 크기 및 무게 |
25 x 100 x 130 mm, 0.35 kg 미만 |
| 장착 방식 |
35mm 딘레일, 벽면 |
| 입력 전원 |
12VDC/300mA 입력 (입력 범위: 9~50 VDC)
5핀 터미널블록 커넥터 (무극성 단자, Daisy Chain) |
| 인증 | KC
|
|
