DIVA 제어계측 전송장비는 센서 및 계측데이터를 수집하여, 유무선을 통해 전송하는 장비입니다.
DIO/시리얼/모드버스/이더넷/를 지원하며 RF/WiFi/LoRa의 무선기능을 사용하여 데이터의 수집 및 전송도 가능합니다.

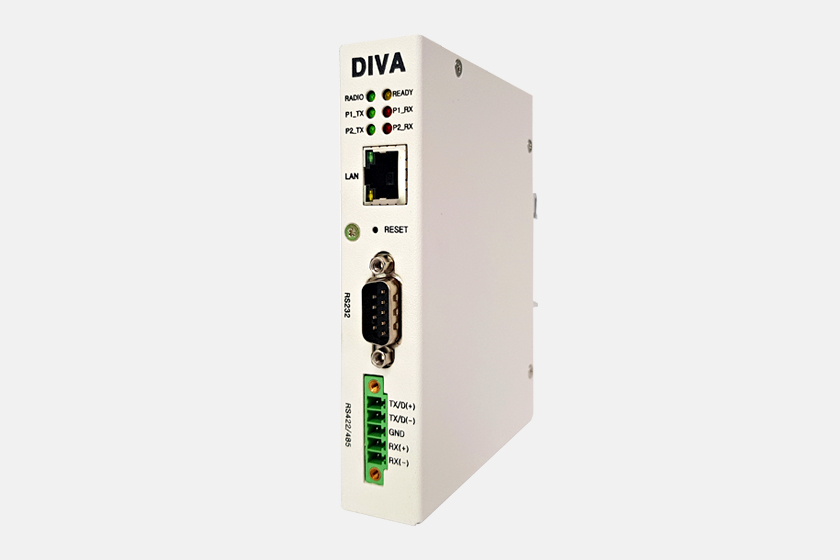

모델명 : DIVA-IDS

산업용 시리얼 디바이스 서버
모드버스 게이트웨이

certification

바로구매
견적문의

Introduction

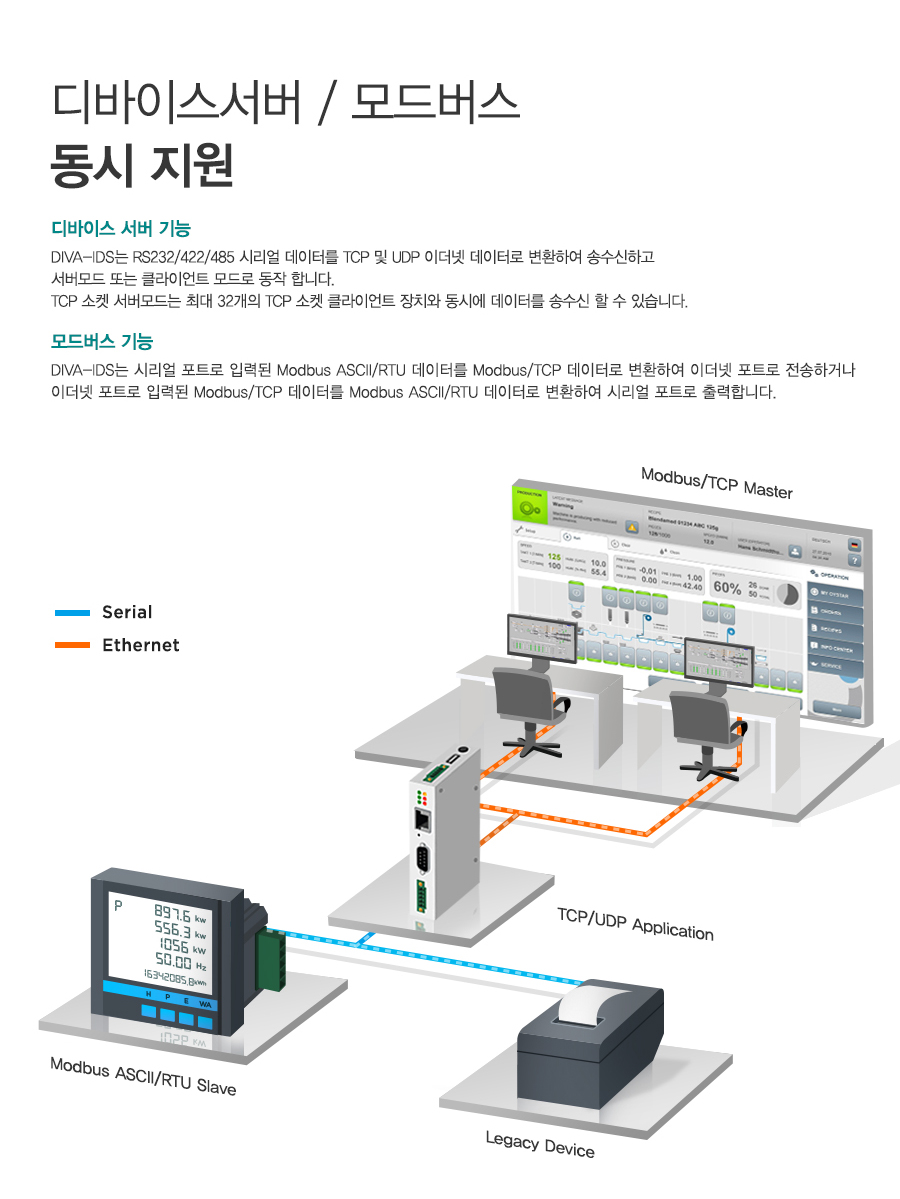

●  DIVA-IDS는 RS232/422/485 시리얼 데이터를 TCP 및 UDP 이더넷 데이터로 변환하여 송수신하고 서버모드 또는 클라이언트 모드로 동작 합니다. TCP 소켓 서버모드는 최대 32개의 TCP 소켓 클라이언트 장치와 동시에 데이터를 송수신 할 수 있습니다.

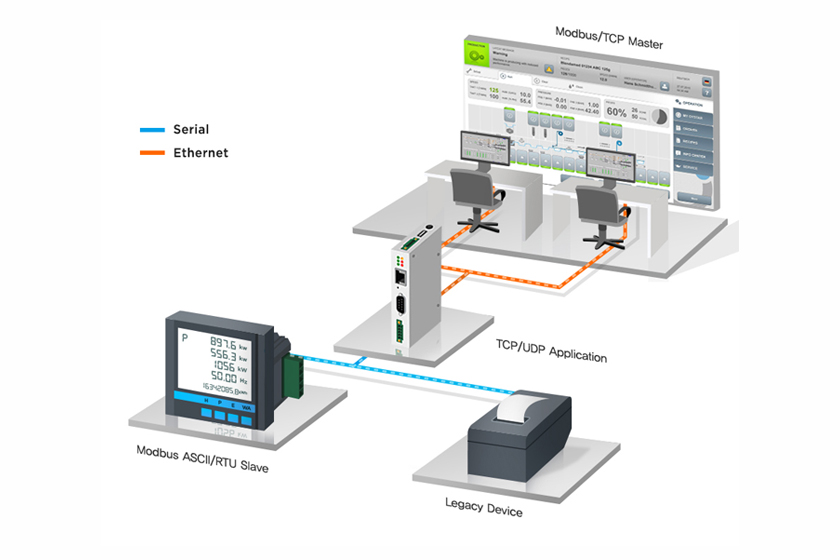

●  DIVA-IDS는 시리얼 포트로 입력된 Modbus ASCII/RTU 데이터를 Modbus/TCP 데이터로 변환하여 이더넷 포트로 전송하거나 이더넷 포트로 입력된 Modbus/TCP 데이터를 Modbus ASCII/RTU 데이터로 변환하여 시리얼 포트로 출력합니다.

주요특징

●  RS232 1포트
●  400W 써지 보호
●  동작온도 -40 ~ 85℃
●  RS422/485 1포트
●  ±30KV ESD 충격 보호
●  9~50V DC 전원입력
●  10/100Mbps 이더넷
●  USB 2.0 호스트

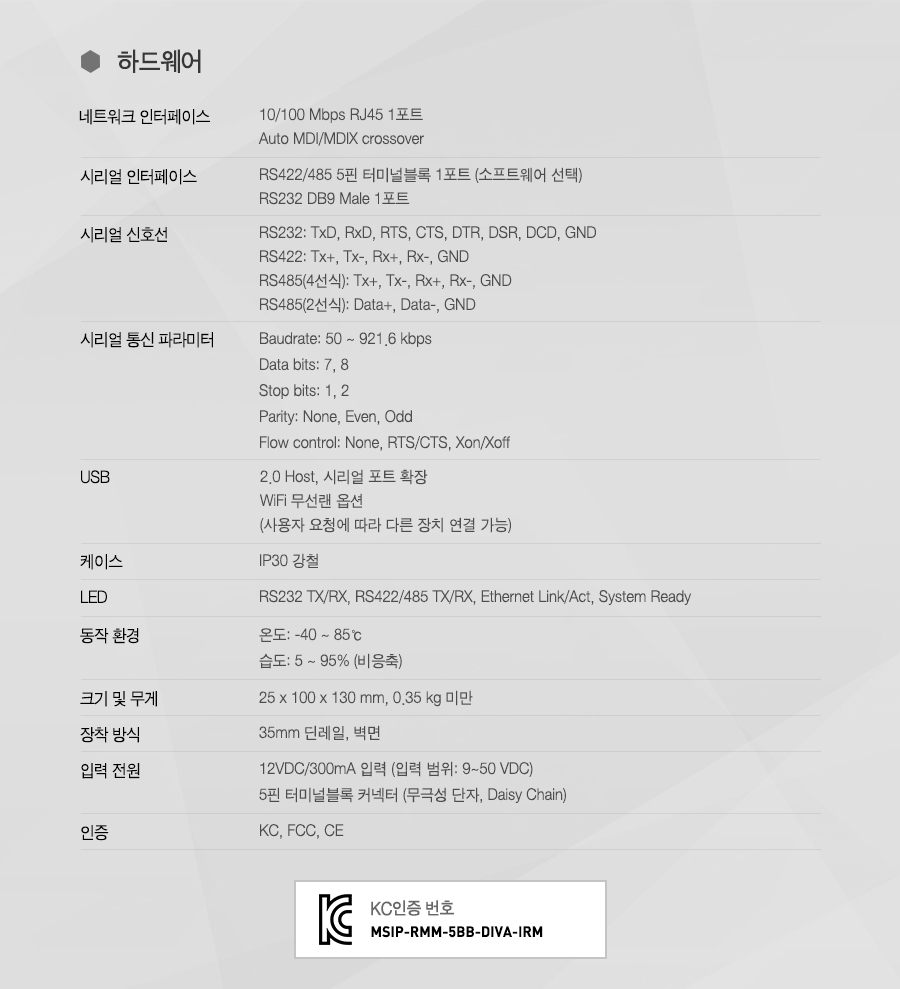

하드 웨어


네트워크 인터페이스 10/100 Mbps RJ45 1포트
Auto MDI/MDIX crossover
시리얼 인터페이스 RS422/485 5핀 터미널블록 1포트 (소프트웨어 선택)
RS232 DB9 Male 1포트
시리얼 신호선 RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
RS485(4선식): Tx+, Tx-, Rx+, Rx-, GND
RS485(2선식): Data+, Data-, GND
시리얼 통신 파라미터 Baudrate: 50 ~ 921.6 kbps
Data bits: 7, 8
Stop bits: 1, 2
Parity: None, Even, Odd
Flow control: None, RTS/CTS, Xon/Xoff

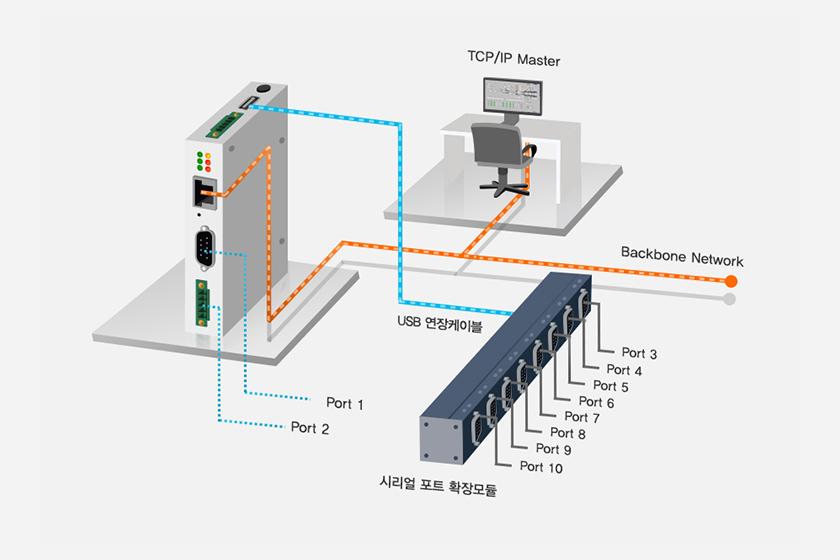

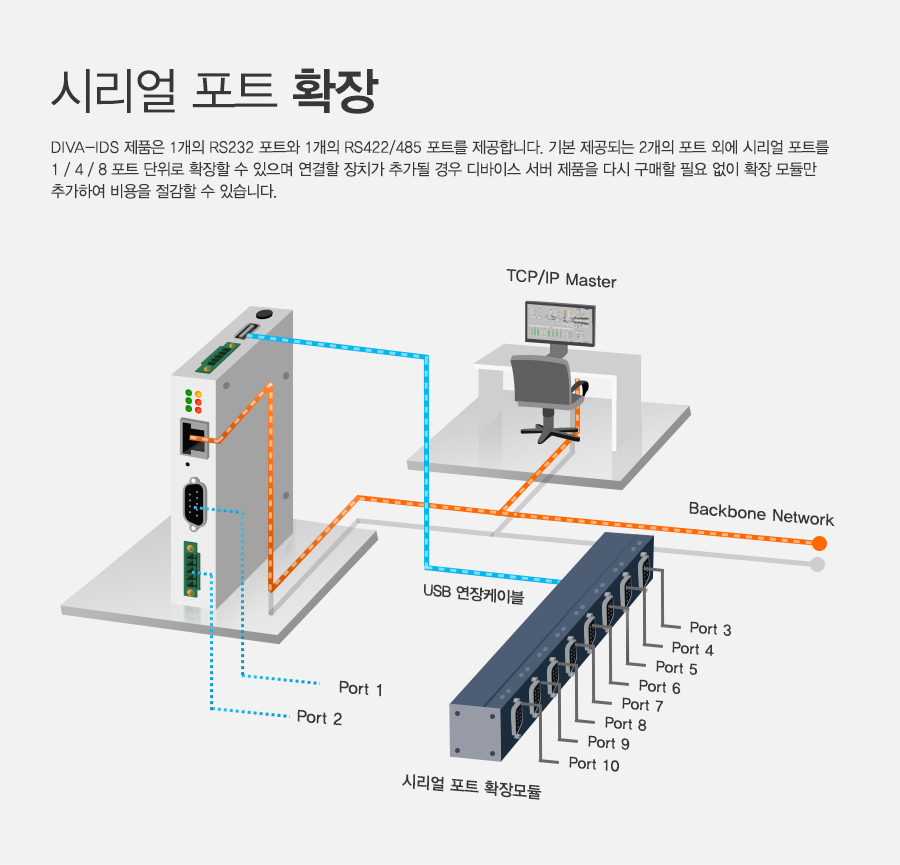

USB 2.0 Host, 시리얼 포트 확장
WiFi 무선랜 옵션
(사용자 요청에 따라 다른 장치 연결 가능)
케이스 IP30 강철
LED RS232 TX/RX, RS422/485 TX/RX, Ethernet Link/Act, System Ready
동작 환경 온도: -40 ~ 85℃
습도: 5 ~ 95% (비응축)

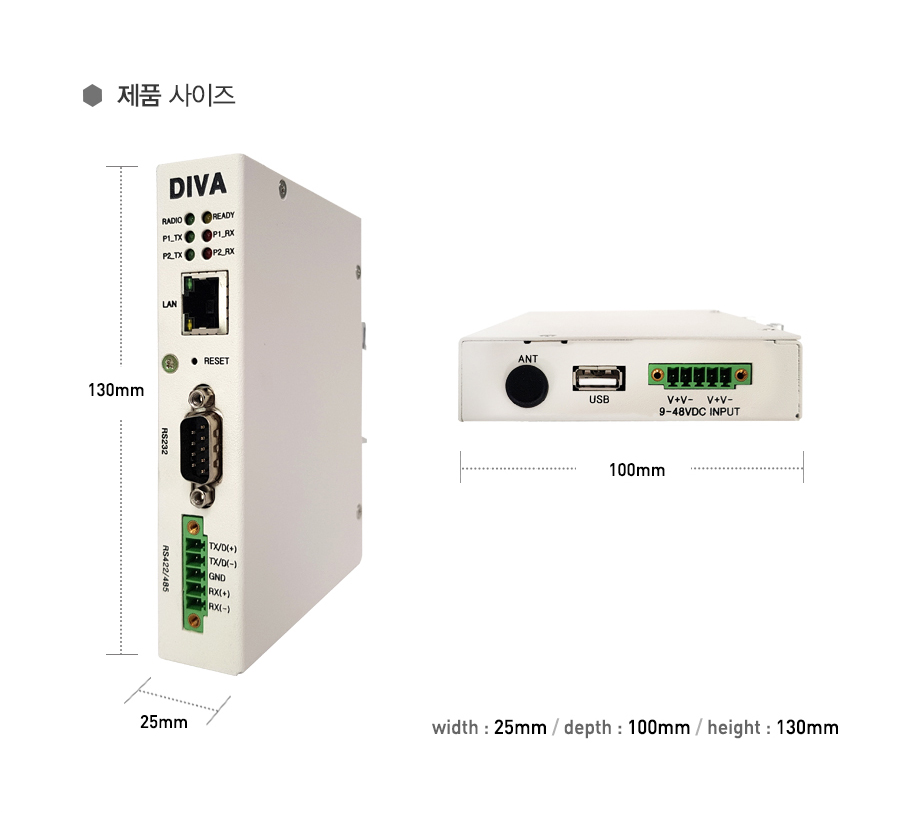

크기 및 무게 25 x 100 x 130 mm, 0.35 kg 미만

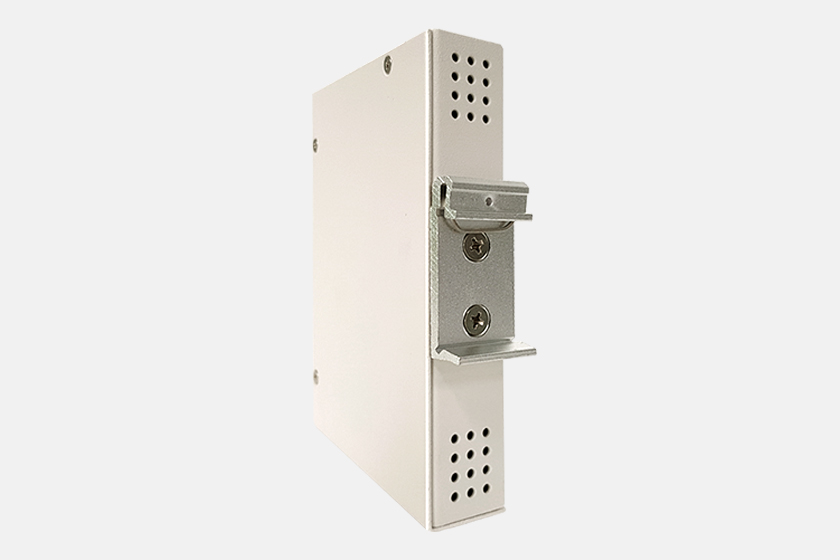

장착 방식 35mm 딘레일, 벽면

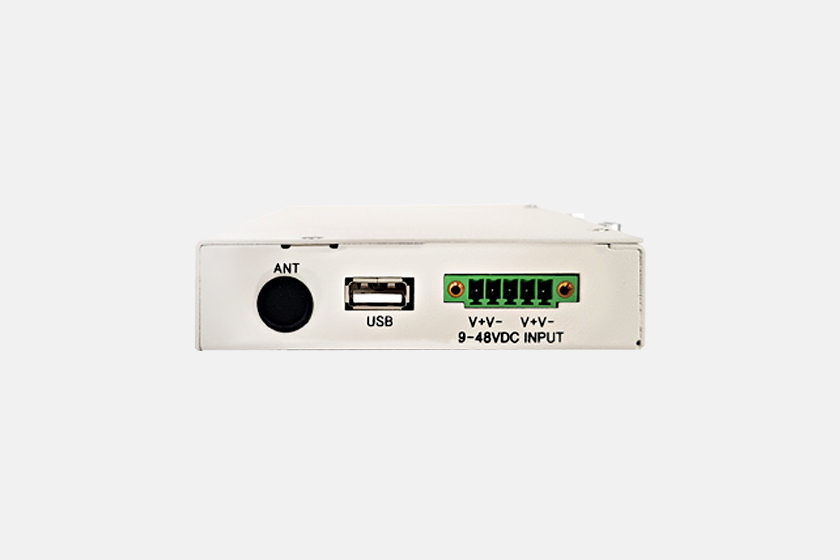

입력 전원 12VDC/300mA 입력 (입력 범위: 9~50 VDC)
5핀 터미널블록 커넥터 (무극성 단자, Daisy Chain)
인증

KC, FCC, CE
