(주)FB정보통신

모델명 : DIVA-S1526P370

기가비트 24포트 PoE 이더넷 스위치

certification

바로구매

견적문의

Overview Specifications Resources Models

Introduction

● DIVA-S1526P370 모델은 웹 스마트 관리 기능을 지원하는 기가비트 이더넷 스위치 제품으로서 강력한 레이어-2 기능을 제공합니다. 엔터프라이즈 네트워크를 구성할 수 있도록 DHCP 서버/클라이언트, IGMP, LLDP 등의 고급 기능과 IEEE 802.1x 보안, QoS 등을 손쉽게 설정할 수 있습니다.

● 24개의 10/100/1000 Mbps RJ45 포트를 사용하여 다양한 이더넷 장치를 연결할 수 있으며 802.3at/af 규격의 총 370W PoE 전원을 PD 장치에 공급할 수 있습니다. PoE 기능은 포트별 일정 등의 설정을 지원합니다.

● 또한 IEEE 802.3az 프로토콜을 기반으로 트래픽에 따른 에너지 소비를 효율적으로 관리할 수 있기 때문에 친환경 이더넷 네트워크 환경을 구성할 수 있습니다. 24개의 RJ45 포트 외에도 4개의 100/1000 Mbps SFP 포트를 통해 고속으로 업링크 네트워크를 연결하고 속도 저하 및 노이즈 영향 없이 장거리 네트워크를 확장합니다.

주요특징

● STP / RSTP / MSTP 표준 호환
● RJ45 기가비트 이더넷 24포트
● SFP 기가비트 업링크 2/4포트
● 웹 스마트 관리 기능
● DMS 관리 시스템 내장
● 802.1af/at 지원 370W

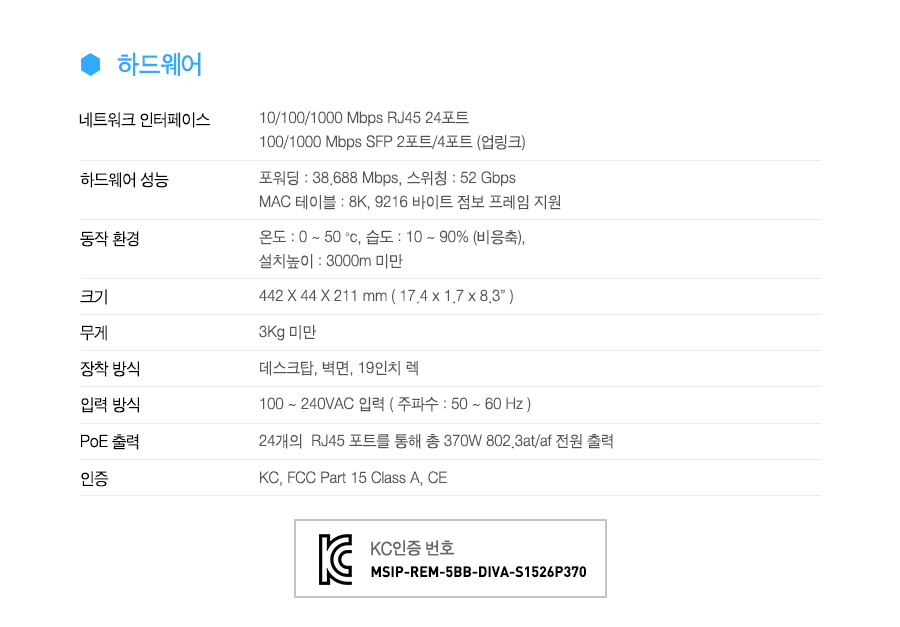

하드 웨어

네트워크 인터페이스	10/100/1000 Mbps RJ45 24포트 100/1000 Mbps SFP 4포트 (업링크)
하드웨어 성능	포워딩: 41.7 Mpps 스위칭: 56 Gbps MAC 테이블: 8K 9216 바이트 점보 프레임 지원
PoE 출력	1~24번 포트를 통해 총 370W (포트 당 15.4W) (최대 38W 출력 가능)
동작 환경	280 온도: 0 ~ 50℃ 습도: 10 ~ 90% (비응축) 설치 높이: 3000 미터 미만

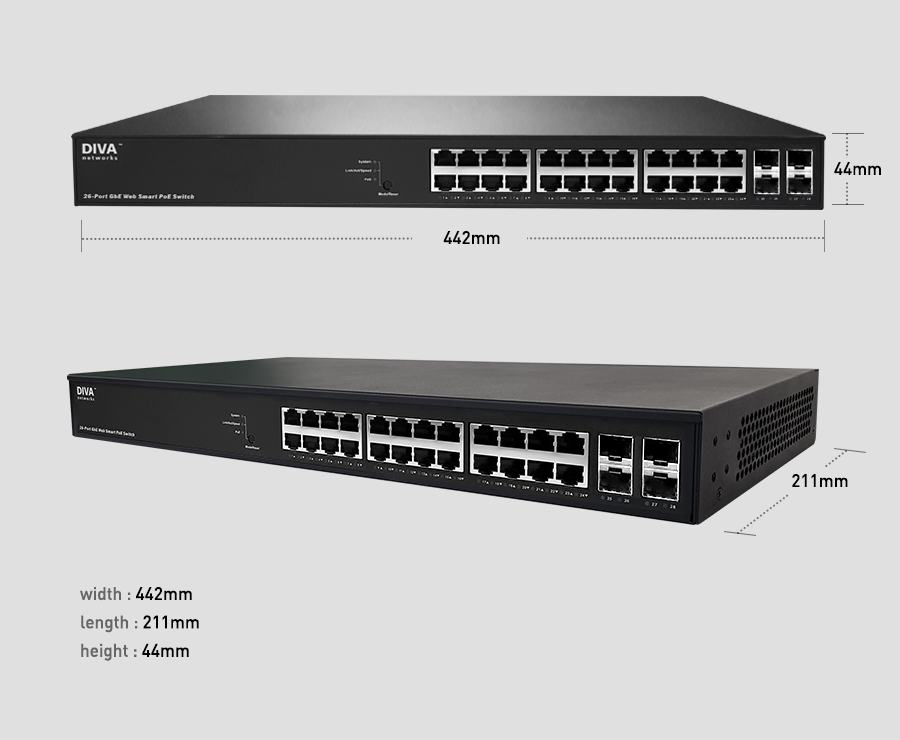

크기 및 무게	442 x 44 x 211 mm (17.4 x 1.7 x 8.3”) 3Kg 미만
장착 방식	19인치 렉, 데스크탑, 벽면
입력 전원	100~240VAC 입력 (주파수: 50~60 Hz)
인증	KC, FCC Part 15 Class A, CE

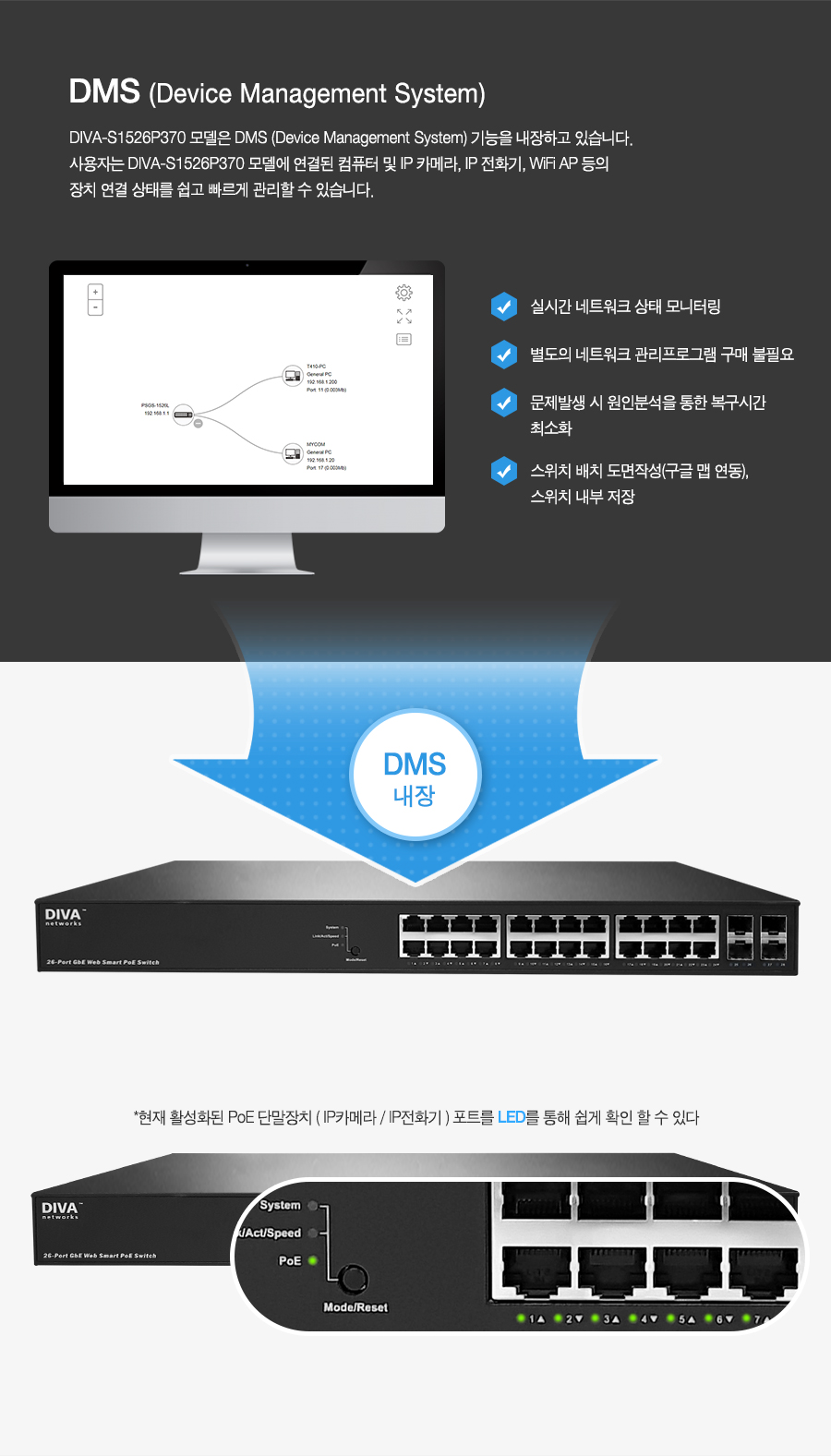

장치 관리 시스템 (DMS)

그래픽 모니터링	Topology view: 스위치 및 장치 연결 관계를 직관적인 방식으로 설정하고 관리 Floor view: 손쉬운 Smart Workforce 구성을 위한 PoE 장치 드래그-앤-드롭 Map view: 구글 지도 기반의 효율적인 장치 관리(드래그-앤-드롭 방식)
스위치 탐색	신속하게 스위치 장치를 탐색하여 관리 모드 실행
트래픽 모니터링	모든 장치들의 네트워크 트래픽을 시각적인 차트로 표시 즉각적인 모든 포트 상태 모니터링
문제 해결	마스터 스위치 장치와 연결된 장치들 사이의 네트워크 상태 진단 보호 메커니즘 지원 (예:무작위 공격으로부터 장치를 보호하기 위한 속도 제한)

레이어-2 스위칭

STP (Spanning Tree Protocol)	802.1d 표준 802.1w RSTP (Rapid Sannning Tree) 802.1s MSTP (Multiple Spanning Tree)
Trunking	IEEE 802.3ad Link Aggregation Control Protocol (LACP) Static aggregation
VLAN	최대 4K VLAN 동시 지원 (4096 VLAN IDs) Port-based VLAN, 802.1Q tag-based VLAN, Protocol based VLAN <.brPrivate VLAN Edge (PVE) GARP VLAN Registration Protocol (GVRP) (옵션)
DHCP Relay	서로 다른 VLAN에서 DHCP 트래픽을 DHCP 서버로 릴레이 DHCP Option 82 연동
IGMP	Snooping(512개 멀티캐스트 그룹 지원) / Querier / Proxy
MLD v1 / v2 Snooping	특정 호스트로만 IPv6 멀티캐스트 패킷을 전달
MVR (Multicast VLAN Registration)	IGMP Snooping 과 함께 멀티캐스트 트래픽을 레이어-2 네트워크로 전달

관리

포트 미러링	네트워크 분석을 위해 특정 포트 트래픽을 다른 포트로 미러링 최대 25개의 포트 트래픽을 1개의 특정 포트로 미러링 단일 세션 지원
IEEE 802.1ab (LLDP)	Identities, Capabilities, Neighbors 정보 전달 LLDP-MED extensions 지원
웹 GUI 인터페이스	브라우저 기반의 장치 관리를 위한 설정 유틸리티 내장
이중 이미지	업그레이드 백업을 위한 2개의 독립적인 Primary/Secondary 이미지 탑재
UPnP	장치간 상호 정보 교환이 가능하도록 Universal Plug and Play 지원
DHCP 서버	DHCP 클라이언트 장치들이게 IP 정보 할당
원격 모니터링 (RMON)	트래픽 관리 및 모니터링, 분석을 위한 임베디드 RMON 에이전트 탑재 RMON groups 1, 2, 3, 9 (history, statistics, alarms, events)
SNMP	Traps: version 1, 2c, 3 User-based Security Model(USM): version 3
s-Flow (옵션)	고속 스위치 네트워크 모니터링을 위한 산업 표준 지원 네트워크 성능 최적화, 사용 계정 및 과금, 보안
펌웨어 업그레이드	웹 브라우저(HTTP/HTTPs) 및 TFTP를 통해 펌웨어 업그레이드 지원
NTP	시간 동기화를 위한 Network Time Procotol 지원
기타	HTTP/HTTPs, DHCP Client, Cable Diagnostics, Syslog, Telnet Client (SSH), IPv6 관리

RESOURCES

NAME	TYPE	RELEASE DATE	DOWNLOAD
메뉴얼	PDF	2019.04.31	Download
인증서	PDF	2019.04.31	Download
데이터시트	PDF	2019.04.31	Download
도면	DWG	2019.04.31	Download
