모드버스 미들웨어

-일반 RS232/422/485 장치 - 모드버스 네트워크 연결
-일반 TCP/IP 장치 - 모드버스 네트워크 연결
-모드버스 마스터/슬레이브 모드 동시 동작

일반 RS232/422/485 시리얼 장치 및 이더넷 장치를 모드버스 슬레이브 장치로 변환

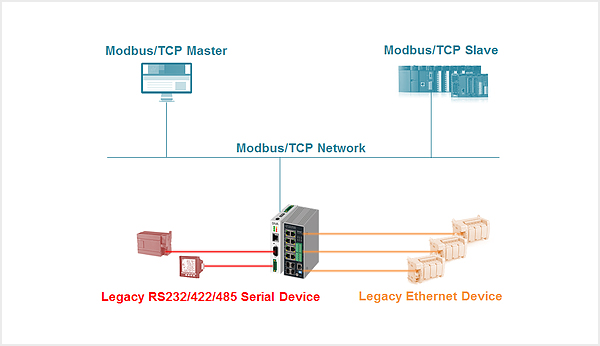

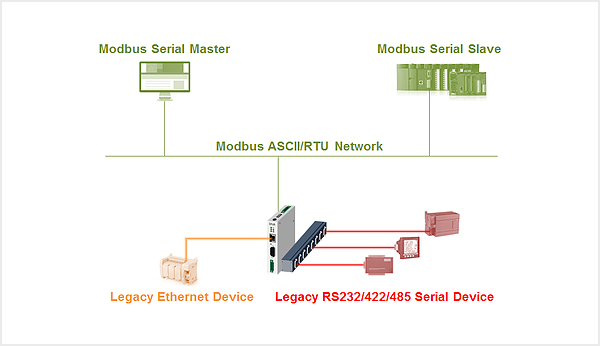

제조사 별로 서로 다른 데이터 요청/응답 프로세스를 사용하는 시리얼/이더넷 장치를 모드버스 마스터 장치에 연결합니다. DIVA-IDS 및 DIVA-IO-DIO 장치는 시리얼 및 이더넷 포트에 연결된 장치와 데이터를 송수신하여 모드버스 레지스터를 생성한 후 마스터 장치와 표준 모드버스 프로토콜을 통해 데이터를 교환합니다. 여러 개의 시리얼 장치나 이더넷 장치를 DIVA 장치에 연결해야 할 경우 USB 시리얼 멀티포트 및 이더넷 스위치 장치를 연동할 수 있습니다.

일반 RS232/422/485 시리얼 장치 및 이더넷 장치를 모드버스 마스터 장치로 변환

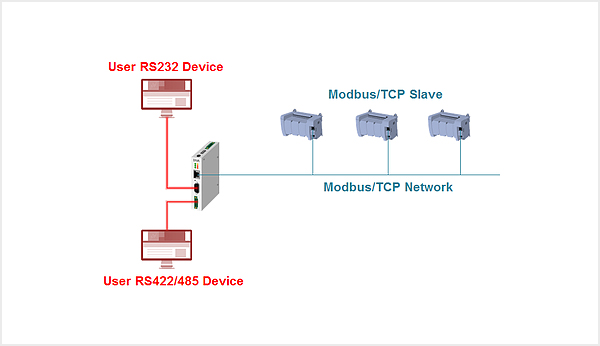

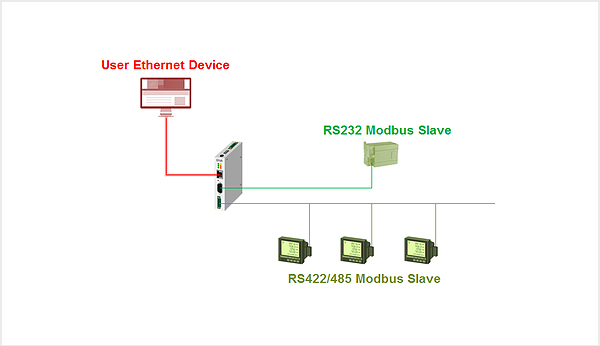

모드버스 프로토콜을 지원하지 않는 일반 장치도 모드버스 슬레이브 장치와 데이터를 송수신 하도록 합니다. DIVA 시리즈는 시리얼 또는 이더넷 포트로 입력된 사용자 데이터를 분석한 후 특정 모드버스 슬레이브 장치로 Data Request 메시지를 전송합니다. 모드버스 슬레이브 장치로부터 Data Response 메시지를 수신하면 다시 사용자 시스템에 적합한 데이터 포맷으로 응답 메시지를 전달합니다.

시스템 부하 감소를 위한 미들웨어

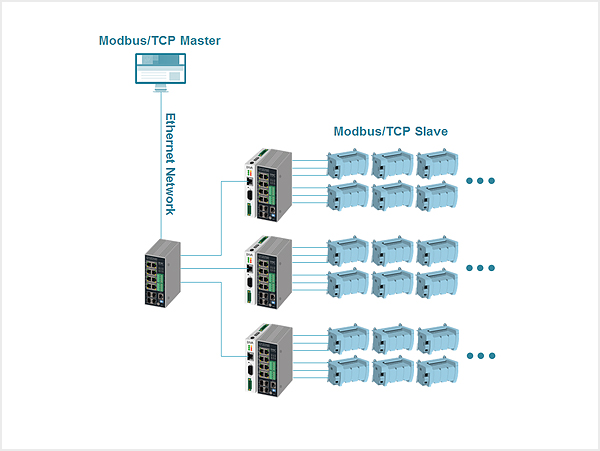

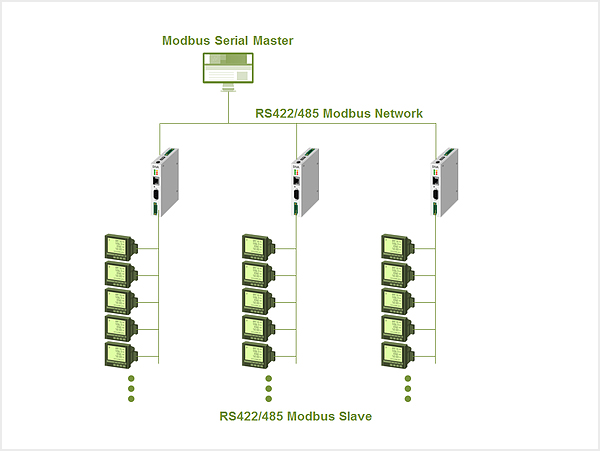

모드버스 마스터 장치에 여러 개의 모드버스 슬레이브 장치들을 연결할 경우 마스터 시스템의 리소스 사용 증가에 따른 부하가 발생할 수 있으며 네트워크 트래픽 증가 및 전송 지연에 따른 통신 에러가 발생할 수도 있습니다. 미들웨어로 동작하는 DIVA 장치는 모드버스 마스터 및 슬레이브 모드로 동시에 동작하며 모드버스 마스터 장치와 슬레이브 장치들 사이에서 데이터를 중계합니다. 모드버스 마스터 모드에서는 모드버스 슬레이브 장치들과 주기적으로 데이터를 송신한 후 내부 메모리에 레지스터 정보를 저장합니다. 모드버스 슬레이브 모드에서는 모드버스 마스터 장치로부터 Data Request 메시지를 수신하면 내부 메모리에 저장된 레지스터 정보를 확인한 후 Data Response 메시지를 송신합니다. 미들웨어 기능은 빠른 주기마다 실시간 데이터 수집을 필요로하지 않는 시스템에서 여러 곳에 분산된 데이터를 수집할 때 효율적으로 사용될 수 있습니다.
