스마트 빌딩 네트워크

-아날로그/디지털 센서 - 시리얼 통신 연결
-아날로그/디지털 센서 - 유선랜 통신 연결
-아날로그/디지털 센서 - 신호연장 및 통신거리확장

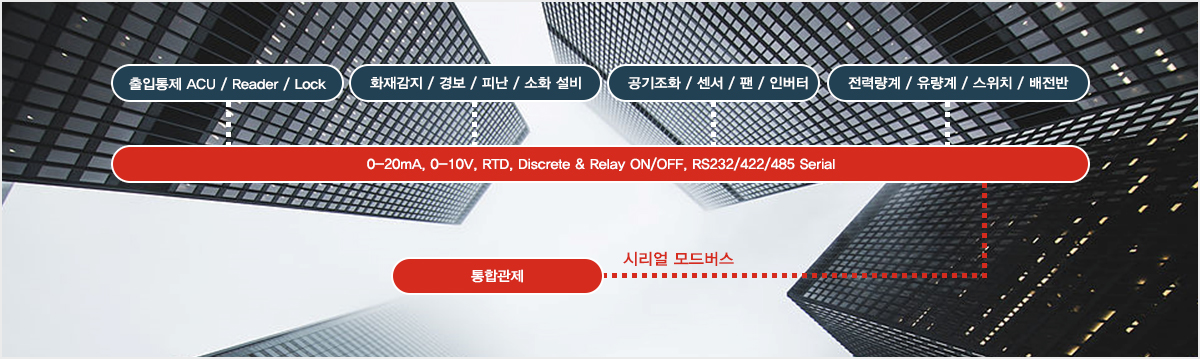

시리얼 통신 기반의 센서 네트워크

HVAC , 전력/조명, 에너지 계측, 소방 분야의 장치들이 출력하는 RS232/422/485 시리얼 데이터, 전류/전압, RTD, 접점 ON/OFF 신호를 시리얼 통신을 통해 통합 관제실로 연결합니다. 표준 모드버스 프로토콜을 기반으로 시스템을 통합할 수 있으며 모드버스 프로토콜을 지원하지 않는 장치도 모드버스 네트워크에 통합할 수 있도록 맞춤형 펌웨어 개발을 지원합니다.



무선랜 로밍 클라이언트

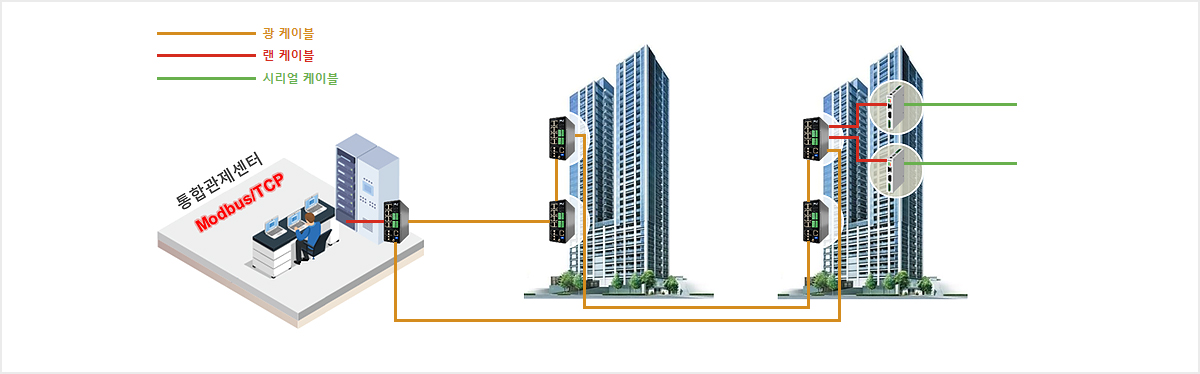

유선랜 스위치 기반의 네트워크 이중화

광 이더넷 인터페이스를 통해 건물과 건물, 층간 장치 사이를 기가비트 속도로 연결할 수 있으며 Rapid-Ring 기술(10ms 이내 복구)을 통해 특정 구간에서 장애가 발생하여도 전체 네트워크 연결 상태를 유지합니다. 광 네트워크로 연결된 이더넷 스위치의 유선랜 포트에는 시리얼 모드버스 신호를 이더넷 모드버스 신호로 변환하는 모드버스 게이트웨이 장치가 연결됩니다.



무선랜 로밍 클라이언트



광 이더넷 스위치 페이지 연결 모드버스 게이트웨이 페이지 연결

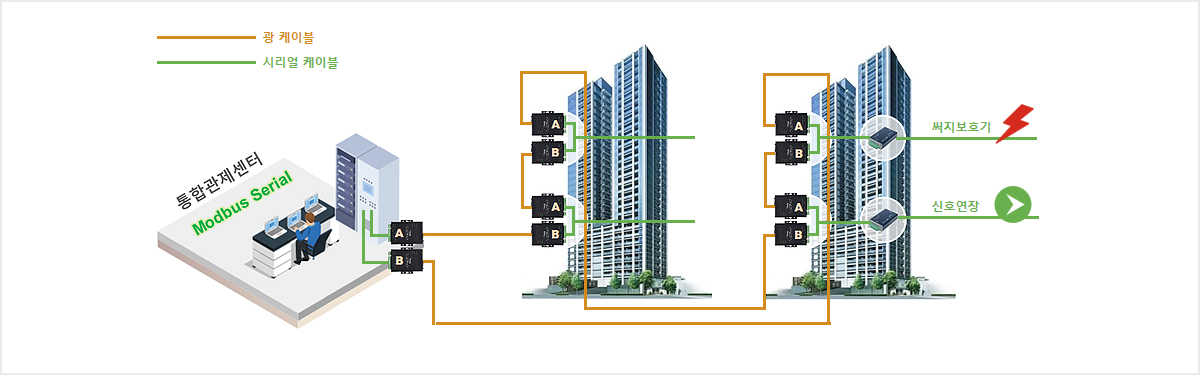

광 컨버터 기반의 네트워크 이중화

시리얼 광 컨버터를 사용하여 건물과 건물, 층간 시리얼 장치 사이를 효율적인 비용으로 연결합니다. 일반적으로 시리얼 데이터 수집/중계 장치는 특정 구간에서 장애가 발생하여도 전체 네트워크 연결 상태를 유지할 수 있도록 이중 시리얼 인터페이스를 제공합니다. 광 컨버터의 시리얼 포트에는 신호 거리를 연장하거나 시리얼 장치를 30개 이상 추가로 연결하기 위하여 시리얼 리피터 장치를 사용할 수 있습니다. 또한 낙뢰 등의 외부 충격으로부터 연결되어 있는 전체 시스템을 보호하기 위하여 써지 보호기를 설치할 수 있습니다.



무선랜 로밍 클라이언트



시리얼 광 컨버터 페이지 연결
