백본 이더넷 네트워크

-자동 네트워크 복구
-10기가비트 빌딩 연결
-기가비트 네트워크

MDF-MDF 연결

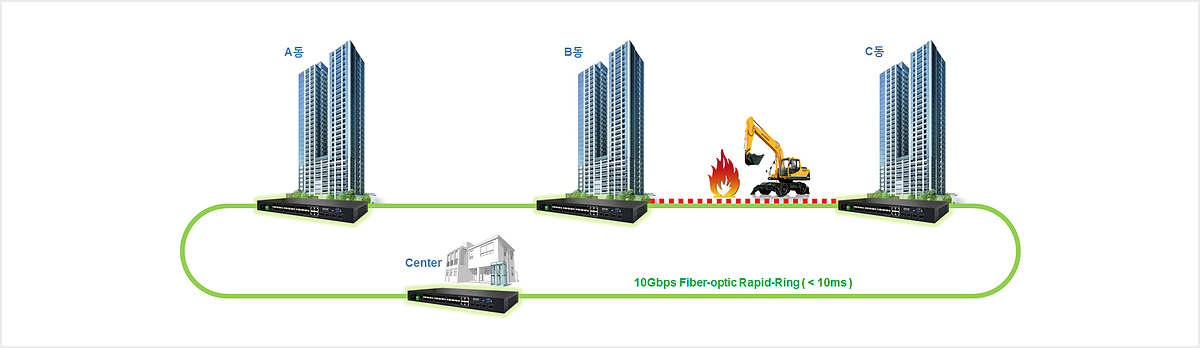

DIVA-S2728KX 이더넷 스위치는 강력한 L2+ 관리 기능을 지원하는 SFP 광 스위치 제품으로서 효율적인 비용으로 엔터프라이즈 고속 네트워크를 구성할 수 있도록 DHCP 서버, IPv4/IPv6 Static Routing, IEEE 802.1ab LLDP 와 같은 L3 기능을 동시에 제공합니다. SFP 광 이더넷 인터페이스를 통해 각 건물 사이의 MDF 단자를 10기가비트 속도로 연결할 수 있으며 Rapid-Ring 기술(10ms 이내 복구)을 통해 특정 구간에서 장애가 발생하여도 전체 네트워크 연결 상태를 유지합니다. 아래의 그림에서 센터 및 A, B, C동은 10기가비트 고속 유선랜으로 연결됩니다. 정상적인 상태에서 센터-A동-B동-C동을 경유하는 1개의 네트워크 경로가 형성되며 화재 및 공사로 인해 B동과 C동 사이에 장애가 발생할 경우 센터-A동-B동을 연결하는 네트워크 경로와 센터-C동을 연결하는 추가 네트워크 경로가 0.01초 이내에 자동으로 생성됩니다.



무선랜 로밍 클라이언트



DIVA-S2728KX 제품 페이지 연결

MDF-IDF-세대단자함 연결

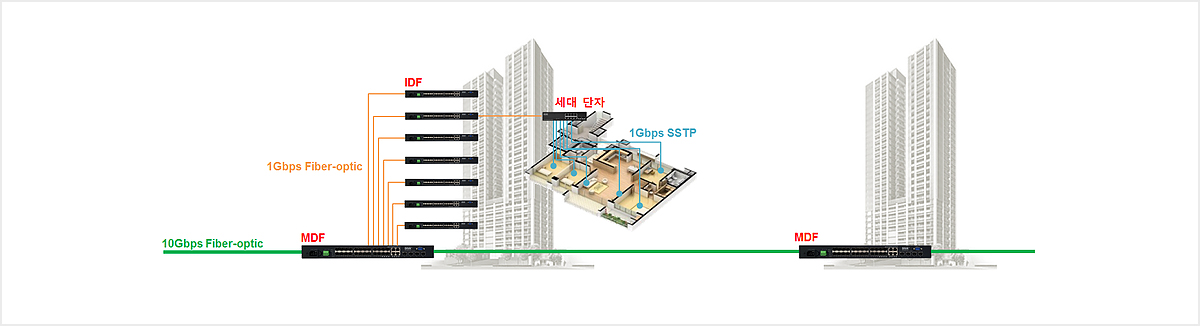

MDF 단자(DIVA-S2728KX 모델 사용)와 IDF 단자(DIVA-S2724K 모델 사용) 사이를 광 네트워크로 연결합니다. 1개의 MDF 단자에서 최대 24개의 IDF 단자를 기가비트 고속 통신으로 연결할 수 있으며 500미터 부터 20킬로미터 사이의 장거리 통신을 지원합니다. 일반적인 UTP/SSTP 규격의 케이블을 사용하여 MDF 단자와 IDF 단자 사이를 연결할 경우 최대 통신 거리가 100미터 이내로 제한됩니다. IDF 단자와 세대 단자 사이도 기가비트 광 통신으로 연결되며 1개의 IDF 단자에서 최대 23개의 세대 단자를 연결할 수 있습니다. IDF 단자와 세대 단자 사이는 장거리 광 통신을 지원하기 때문에 1개의 IDF 단자에서 여러 층에 위치한 세대 단자를 동시에 연결합니다. 세대 단자에는 스마트 홈 네트워크를 구성할 때 여러 개의 장치들을 고속으로 연결할 수 있도록 9개의 기가비트 네트워크 단자를 제공하는 DIVA-S1510 장치가 사용됩니다.



무선랜 로밍 클라이언트



IDF (DIVA-S2724K) 제품 페이지 연결 세대 단자 (DIVA-S1510) 제품 페이지 연결
