RF 무선 네트워크

-​424/447MHz Radio Frequency (ISM 대역)
-RS232/422/485 시리얼 장치 연결
-아날로그/디지털 입출력 장치 연결

Serial & Discrete I/O 장치 연결

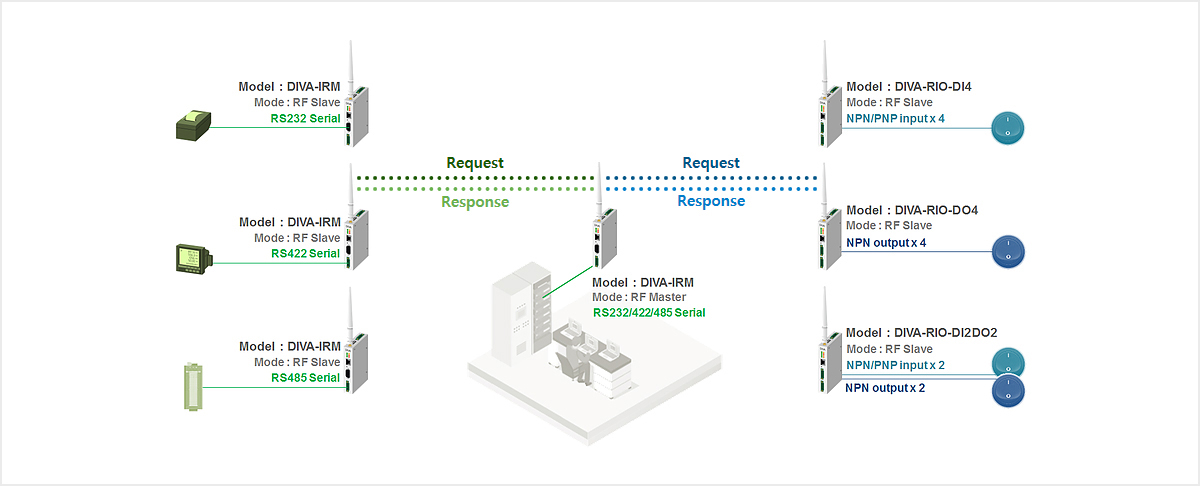

2.4/5 GHz ISM 대역의 WiFi 무선랜 통신은 고속 데이터 통신을 지원하지만 전파의 직진성이 강해 회절성이 낮아지고 장애물에 의해 통신 거리가 짧아집니다. 하지만 424/447 MHz ISM 대역의 RF 통신은 전파 회절성이 WiFi 무선랜보다 상대적으로 높아 장거리 통신에 유리합니다. 424/447 MHz ISM 대역은 WiFi 무선랜 시스템보다 장거리 통신에 유리하지만 저속 통신(최대 200 kbps)을 지원하기 때문에 컨트롤러 제어 및 센서 계측 분야에서 주로 사용되며 폴링 방식을 통해 마스터 장치와 슬레이브 장치가 데이터를 송수신합니다. DIVA 시리즈는 시리얼 및 이더넷, 디지털 입출력 데이터을 RF 무선을 통해 송수신하고 통신 거리 확장 및 음영 지역 해결을 위한 RF 무선 리피터 모드를 지원합니다.



무선랜 로밍 클라이언트



DIVA-IRM 페이지 연결

고객 맞춤 개발 - 시리얼과 이더넷 장치 연결

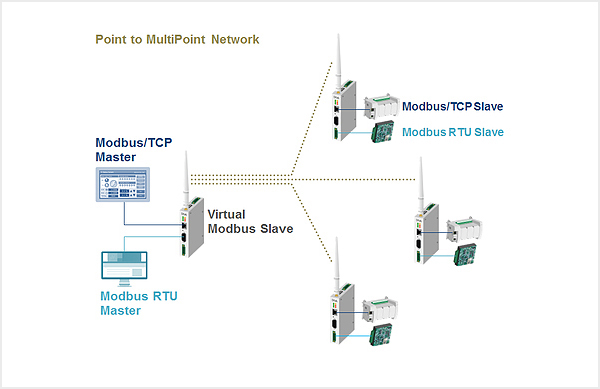

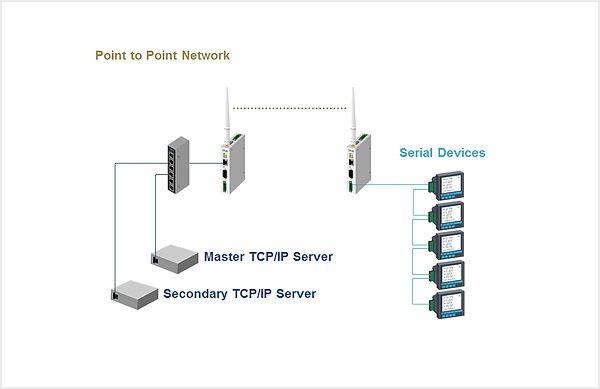

S232/422/485 시리얼 장치와 10/100Mbps 이더넷 장치를 Point to Point 방식이나 Point to MultiPoint 방식으로 연결합니다. DIVA 시리즈는 기본 기능을 통해 RS232/422/485 시리얼 장치 사이를 Point to Point 나 Point to MultiPoint 방식의 무선 네트워크로 연결합니다. 시리얼 장치와 이더넷 장치를 모두 424/447MHz 무선을 통해 연결해야 할 경우 맞춤형 기능을 통해 무선 시스템을 구성할 수 있습니다.

로밍 설정
로밍 설정

고객 맞춤 개발 - 아날로그/디지털 입출력 신호 릴레이

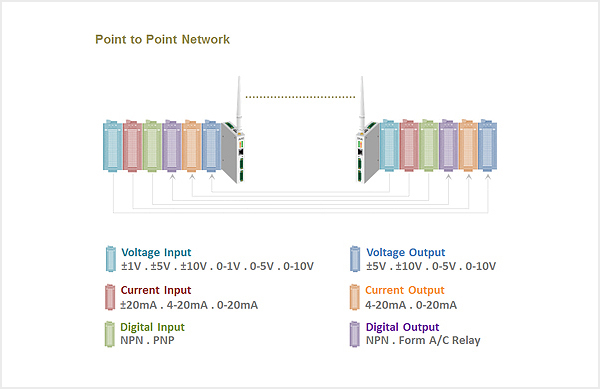

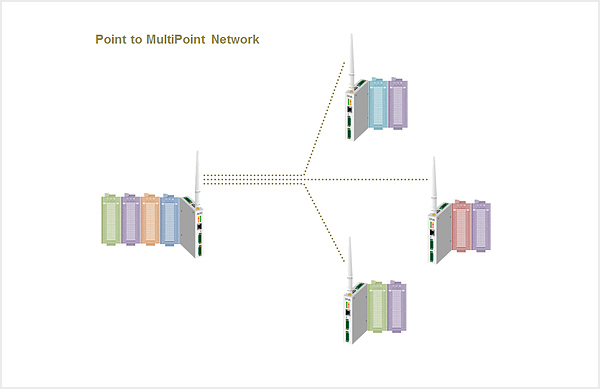

DIVA-RIO-DIO 시리즈는 기본 탑재된 무선 페어링 기능을 통해 4개의 디지털 입출력 신호를 Input to Output 방식으로 연결합니다. 4개의 디지털 입출력 신호 외에 NPN/PNP 접점 채널을 추가하거나 Form A/C Relay, 4~20mA, 0~10V 와 같은 아날로그/디지털 입출력 신호를 추가로 연결해야 할 경우 맞춤 기능을 통해 무선 시스템을 구성할 수 있습니다. Input to Output 방식은 원격 현장의 입력 신호를 중앙 시스템의 출력 신호로 연결하고 반대로 중앙 시스템의 입력 신호를 원격 현장의 출력 신호로 연결합니다.

로밍 설정
로밍 설정
